Résumé de l'article : A fusible du transformateurest un dispositif de protection compact mais critique conçu pour déconnecter un transformateur d'un système électrique lorsque des conditions de courant anormales se produisent. Des fusibles correctement sélectionnés peuvent limiter l'énergie de court-circuit, réduire les contraintes thermiques et mécaniques, prévenir les dommages dus à des défauts graves et contribuer à maintenir la stabilité du réseau de distribution environnant. Cet article explique comment fonctionnent les fusibles de transformateur, où ils sont utilisés, comment sélectionner le bon type et quels facteurs pratiques les ingénieurs doivent prendre en compte lors de la conception d'un système de protection de transformateur fiable.
A fusible du transformateurest un composant de protection électrique utilisé pour déconnecter un transformateur lorsque le courant dépasse une condition de fonctionnement sûre. Il est généralement installé du côté primaire ou haute tension des transformateurs de distribution, des transformateurs de tension, des transformateurs immergés dans l'huile, des transformateurs de type sec et des équipements moyenne tension associés.
Le principe de base est simple : un fusible contient un élément fusible spécialement conçu qui réagit à un courant excessif. Lorsque le courant et l'échauffement qui en résulte dépassent les caractéristiques de fonctionnement conçues de l'élément, l'élément fond et interrompt le circuit électrique. En fonction de la construction du fusible, un agent d'extinction de l'arc et une structure de limitation de courant aident alors à éteindre l'arc électrique et à contrôler l'énergie libérée lors de l'interruption.
Ce principe de fonctionnement simple offre un avantage important. Un fusible de transformateur ne nécessite pas de circuit de commande compliqué pour remplir sa fonction de protection fondamentale. Lorsqu'il est correctement spécifié, il peut réagir rapidement à des défauts graves tout en restant stable pendant le fonctionnement normal du transformateur.
Pour les réseaux de distribution, cela est important car un défaut de transformateur peut affecter bien plus d’un équipement. Un défaut interne grave peut endommager les enroulements, l'isolation, les traversées, les câbles ou l'appareillage de commutation et peut provoquer une interruption prolongée des autres charges connectées au même réseau.
Par conséquent, les fusibles des transformateurs sont normalement considérés comme faisant partie d’une stratégie de protection plus large plutôt que comme un composant isolé. Selon l'installation, ils peuvent fonctionner avec des interrupteurs de charge, des disjoncteurs, des parafoudres, des relais et des dispositifs de protection côté secondaire.
Le fonctionnement d’un fusible de transformateur peut être compris en plusieurs étapes.
Pour les conceptions à limitation de courant haute tension, le processus d’interruption peut se produire extrêmement rapidement. L'objectif n'est pas simplement d'ouvrir le circuit, mais de réduire la quantité d'énergie de défaut qui atteint le transformateur protégé.
Ceci est particulièrement important pour les courts-circuits de grande ampleur. Sans protection adéquate, le courant résultant peut produire des forces électromagnétiques intenses et des contraintes thermiques dans les enroulements du transformateur. Une interruption rapide peut réduire ces contraintes et contribuer à empêcher qu’un défaut relativement localisé ne se transforme en dommages importants à l’équipement.
Un fusible de transformateur peut résoudre plusieurs conditions de fonctionnement anormales, bien que la capacité de protection exacte dépend de sa construction, de sa valeur nominale, de sa position d'installation et de sa coordination avec d'autres dispositifs de protection.
Les courts-circuits peuvent produire des courants plusieurs fois supérieurs au courant de charge normal du transformateur. Un fusible limiteur de courant haute tension approprié est conçu pour interrompre ces courants de défaut avant qu'ils ne provoquent des dommages thermiques et mécaniques excessifs.
Des surcharges continues ou répétées peuvent augmenter la température du transformateur et accélérer le vieillissement de l'isolation. Certaines conceptions de fusibles de transformateur offrent une protection contre les surcharges selon des caractéristiques temps-courant définies, permettant des conditions de fonctionnement temporaires tout en déconnectant le circuit lorsqu'une surcharge anormale persiste.
Les défauts d'enroulement, les ruptures d'isolation et d'autres problèmes internes peuvent créer des conditions de courant dangereuses. La protection par fusible primaire permet de déconnecter un transformateur défectueux du réseau de distribution et de limiter les conséquences du défaut.
La protection du transformateur permet également de protéger les équipements en amont et adjacents. Un fusible correctement coordonné peut isoler un transformateur défectueux sans déconnecter inutilement les sections saines du réseau.
Cependant, la protection par fusible ne doit pas être considérée comme un substitut universel à tout autre dispositif de protection. Les exigences de protection des transformateurs varient en fonction de la capacité du transformateur, du niveau de tension, de la disposition de mise à la terre, du niveau de défaut du réseau et des normes électriques applicables.
Différents transformateurs nécessitent des caractéristiques de fusible différentes. La sélection d'un fusible simplement parce que sa tension et son courant semblent similaires à ceux du transformateur peut entraîner une mauvaise protection ou un fonctionnement intempestif.
| Type de fusible | Application typique | Fonction de protection principale | Considération typique |
|---|---|---|---|
| Fusible de protection PT | Transformateurs de tension et systèmes de mesure | Protection primaire contre les courts-circuits | Faible courant de fonctionnement et caractéristiques de protection précises |
| Fusible de transformateur limiteur de courant | Transformateurs de puissance et appareillage moyenne tension | Protection contre les courts-circuits et les surcharges sélectionnées | Capacité de coupure et performances de limitation de courant |
| Fusible de transformateur immergé dans l'huile | Transformateurs de distribution à huile | Protection contre les courts-circuits et les surcharges | Compatibilité avec l'huile, étanchéité, température et structure d'installation |
| Fusible de protection contre les surcharges | Transformateurs immergés dans l'huile avec charges fluctuantes | Protection contre les surcharges thermiques | Caractéristiques temps-courant et comportement thermique du transformateur |
Par exemple, des fusibles limiteurs de courant haute tension peuvent être utilisés dans les appareillages moyenne tension, les unités principales en anneau et les sous-stations préfabriquées. Les applications immergées dans l'huile nécessitent une considération supplémentaire car le fusible fonctionne dans un environnement où l'isolation, la température, la pression, l'étanchéité et la compatibilité des matériaux influencent tous les performances à long terme.
Une sélection correcte est l’un des facteurs les plus importants dans la protection des transformateurs. Le fusible doit rester stable dans des conditions normales de fonctionnement tout en répondant assez rapidement aux courants anormaux.
Les ingénieurs doivent évaluer les paramètres suivants avant de spécifier un fusible de transformateur :
Une erreur courante consiste à sélectionner un fusible en fonction uniquement du courant nominal du transformateur. Le problème réel de protection est plus complexe car le fusible doit faire la distinction entre les événements temporaires acceptables et les défauts persistants ou graves qui nécessitent une interruption.
L'excitation du transformateur peut produire un courant d'appel magnétisant temporaire. Ce courant n'est pas nécessairement un défaut, mais son amplitude peut être nettement supérieure au courant de fonctionnement normal du transformateur.
Si un fusible est sélectionné sans tenir compte du comportement d'appel, le fusible peut fonctionner pendant la mise sous tension du transformateur. De telles opérations intempestives peuvent provoquer des pannes inutiles, augmenter les travaux de maintenance et rendre le système de protection moins fiable.
Par conséquent, la courbe temps-courant du fusible doit être évaluée par rapport aux caractéristiques d'excitation attendues du transformateur.
Un système de protection bien conçu recherche un équilibre pratique :
Étant donné que la construction du transformateur, la conception du noyau, la capacité, l'impédance du système et les conditions de commutation diffèrent, la sélection des fusibles doit être basée sur les données réelles de l'équipement plutôt que sur une règle empirique générique.
Les fusibles du transformateur peuvent être installés dans différentes positions en fonction de la conception du transformateur et de l'architecture de protection.
Dans les systèmes de distribution moyenne tension, des fusibles limiteurs de courant peuvent être installés à l'intérieur de l'appareillage haute tension. Ils peuvent être coordonnés avec des interrupteurs de charge ou des contacteurs à vide pour créer un dispositif compact de protection du transformateur.
Pour certains transformateurs immergés dans l'huile, des fusibles peuvent être installés à l'intérieur du réservoir du transformateur. Le fusible doit donc être conçu pour être compatible avec l'huile isolante et les conditions thermiques et de pression attendues.
Certains dispositifs de protection des transformateurs utilisent des fusibles positionnés autour de la connexion haute tension ou de la structure de la traversée. Les dimensions mécaniques, les dégagements électriques et les conditions environnementales doivent être soigneusement pris en compte.
Les transformateurs de tension ont des caractéristiques électriques différentes de celles des transformateurs de puissance et fonctionnent normalement à un courant beaucoup plus faible. Des fusibles spéciaux limiteurs de courant haute tension sont donc utilisés pour fournir une protection primaire appropriée.
L'aperçu suivant peut aider les ingénieurs à identifier le rôle général des différentes conceptions de fusibles de transformateur lors de la sélection préliminaire de l'équipement.
| Facteur de sélection | Pourquoi c'est important | Problème potentiel s'il est ignoré |
|---|---|---|
| Tension nominale | Assure des performances d’isolation et d’interruption appropriées | Interruption dangereuse ou peu fiable |
| Note actuelle | Permet un courant de charge normal du transformateur | Opération nuisible ou protection inadéquate |
| Capacité de coupure | Détermine si le fusible peut interrompre en toute sécurité le courant de défaut potentiel | Risque de panne d’interruption grave |
| Courbe temps-courant | Contrôle la réponse aux conditions de surcharge et de panne | Mauvaise coordination ou pannes inutiles |
| Tolérance d'appel | Empêche le fonctionnement pendant la mise sous tension du transformateur | Fonctionnement intempestif répété du fusible |
| Compatibilité environnementale | Prend en charge un fonctionnement stable dans les conditions réelles du site | Vieillissement accéléré ou fonctionnement peu fiable |
Un fusible correctement sélectionné ne constitue qu’un élément d’une protection fiable du transformateur. La qualité de l'installation, la coordination du système, les procédures d'inspection et de remplacement affectent également le résultat global.
Ne remplacez pas un fusible défectueux uniquement en faisant correspondre ses dimensions physiques. Les caractéristiques électriques, la construction, les caractéristiques de fonctionnement et les exigences d'application doivent également correspondre.
Les sous-stations extérieures peuvent exposer les équipements à l'humidité, à la poussière, aux changements de température et à d'autres stress environnementaux. Les installations intérieures peuvent avoir des exigences différentes liées à la ventilation, à la conception de l'enceinte et au dégagement.
La protection primaire du transformateur doit être prise en compte avec les fusibles secondaires, les disjoncteurs, la protection des lignes d'alimentation et la protection en amont. Une mauvaise coordination peut provoquer le déclenchement inutile d’une ligne d’alimentation saine ou d’une section entière de sous-station.
Des connexions électriques desserrées ou mal installées peuvent produire un échauffement anormal et des pertes inutiles. Pendant la maintenance, les techniciens doivent suivre les exigences d'installation du fabricant et les procédures de sécurité électrique applicables.
Un fusible de transformateur grillé ne doit pas automatiquement être traité comme un composant devant simplement être remplacé. La cause sous-jacente peut être un défaut du transformateur, un défaut de câble, une surcharge, un problème d'isolation ou toute autre condition anormale.
Remplacer le fusible sans enquêter sur l'événement déclencheur peut créer un dangereux scénario de défaillance répétée.
Huixing Zhongdian (Pékin) Electric Co., Ltd.fournit des solutions de fusibles pour transformateurs pour les applications d'alimentation moyenne et haute tension. Sa gamme de produits couvre des conceptions de fusibles spécialisées destinées à différentes exigences de protection des transformateurs, notamment la protection des transformateurs de tension, la protection des transformateurs de puissance, les applications de transformateurs immergés dans l'huile et la protection contre les surcharges.
Selon les informations sur les produits de l'entreprise, sa gamme de fusibles pour transformateur couvre des applications allant des équipements de distribution basse tension aux systèmes moyenne et haute tension, avec des conceptions de produits destinées aux appareillages de commutation intérieurs, aux unités principales en anneau, aux sous-stations préfabriquées, aux réservoirs de transformateurs, aux traversées haute tension et aux équipements liés au comptage.

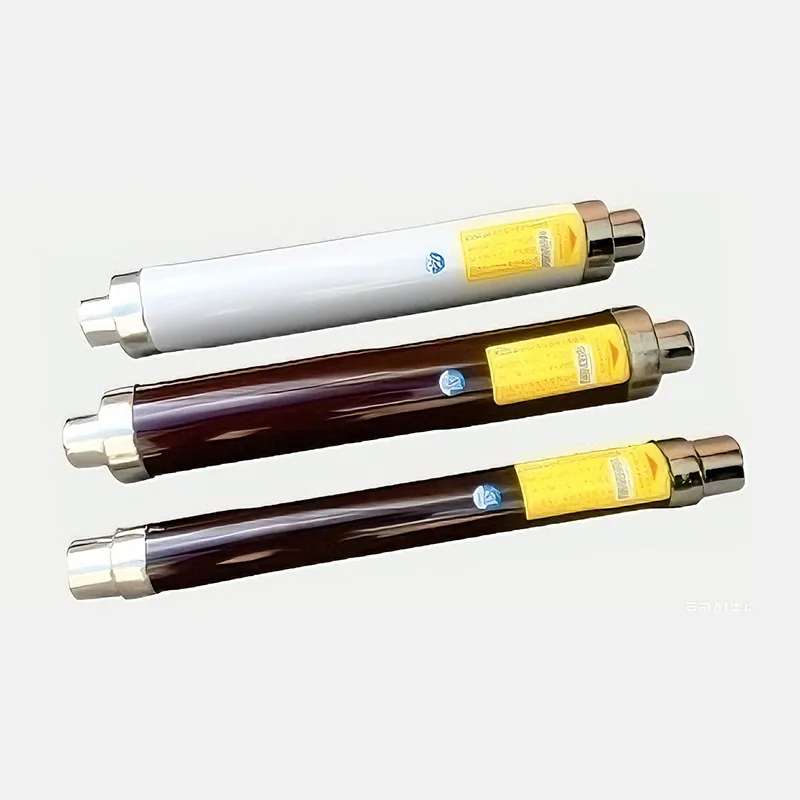

La sélection de produits comprend des fusibles limiteurs de courant haute tension pour les transformateurs de tension, les transformateurs de puissance et les transformateurs immergés dans l'huile. Certaines conceptions sont destinées à des systèmes atteignant 40,5 kV, tandis que les courants nominaux disponibles varient en fonction de la famille de fusibles et de l'application spécifiques.
Pour les ingénieurs et les équipes d'approvisionnement, cette large gamme de produits peut être utile lorsqu'un projet nécessite des caractéristiques de fusibles différentes sur plusieurs configurations de transformateur.
Des facteurs de sélection importants doivent encore être confirmés pour chaque projet, notamment :
Pour les projets personnalisés de protection des transformateurs, il est essentiel de communiquer toutes les exigences électriques et environnementales au fabricant. Cela donne au fournisseur suffisamment d'informations pour recommander une construction de fusible appropriée plutôt que de se fier uniquement à une valeur de courant nominal.
L'objectif principal est de déconnecter un transformateur lorsqu'un courant excessif provoqué par un défaut ou, selon la conception du fusible, une surcharge atteint les caractéristiques de fonctionnement du fusible. Cela permet de limiter les dommages au transformateur et d’éviter qu’un défaut continue d’affecter le réseau électrique dans son ensemble.
Certaines conceptions de fusibles de transformateur offrent à la fois une protection contre les surcharges et les courts-circuits, tandis que d'autres sont optimisées pour des conditions de défaut spécifiques. La fonction de protection réelle dépend du type de fusible, des caractéristiques temps-courant, de l'application du transformateur et de la conception du système.
Le pouvoir de coupure indique le niveau de courant de défaut que le fusible est conçu pour interrompre en toute sécurité dans des conditions spécifiées. Si le courant de défaut potentiel au point d'installation dépasse la capacité de coupure du fusible, le système de protection peut ne pas fonctionner comme prévu.
L'excitation du transformateur peut générer un courant d'appel magnétisant. Si le fusible sélectionné n'a pas de tolérance d'appel appropriée ou si ses caractéristiques temps-courant sont inappropriées, il peut fonctionner pendant une mise sous tension normale.
Oui. Des modèles de fusibles spécialisés peuvent être installés dans ou autour des transformateurs immergés dans l’huile. Ces produits doivent être compatibles avec l’huile isolante et adaptés aux conditions de température, de pression, électriques et mécaniques attendues.
Le remplacement doit être basé sur les spécifications de l'équipement d'origine et les exigences réelles de protection plutôt que sur la seule apparence physique. La tension nominale, le courant nominal, le pouvoir de coupure, les caractéristiques des fusibles, la méthode d'installation et la coordination doivent tous être vérifiés.
Non. Un fusible interrompt le courant en faisant fondre son élément fusible et doit normalement être remplacé après fonctionnement. Un disjoncteur utilise un mécanisme de commutation et peut généralement être réarmé après un défaut, sous réserve d'une inspection et des exigences du fabricant. Les deux appareils peuvent être utilisés ensemble dans des systèmes de protection coordonnés.
Les informations utiles comprennent la capacité du transformateur, la tension primaire, la tension secondaire, le courant nominal, la fréquence du système, l'emplacement d'installation, le type de transformateur, le courant de défaut disponible, la fonction de protection requise, l'appareillage de commutation existant et les normes applicables.
Non. Les applications des transformateurs diffèrent considérablement. Un fusible pour transformateur de tension peut avoir des caractéristiques électriques très différentes de celui conçu pour un transformateur de distribution haute capacité. Une bonne correspondance est essentielle pour une protection fiable.
La coordination permet de garantir que le dispositif de protection le plus proche d'un défaut fonctionne en premier lorsque cela est possible. Cela peut réduire les pannes inutiles et permettre aux sections saines du système électrique de rester sous tension.
Un fusible de transformateur est un composant relativement compact qui joue un rôle majeur dans la protection électrique. Sa valeur vient de sa capacité à répondre à des conditions de courant anormales, à isoler les transformateurs défectueux et, dans les applications limitant le courant, à réduire l'énergie qui atteint l'équipement protégé.
Cependant, une protection fiable ne dépend pas seulement du choix d’un fusible avec le courant nominal correct. La tension nominale, le pouvoir de coupure, les caractéristiques temps-courant, l'appel du transformateur, le niveau de défaut, l'environnement d'installation, la construction du transformateur et la coordination avec d'autres dispositifs de protection doivent tous être pris en compte.
Pour les projets de transformateurs moyenne et haute tension, la sélection du bon fusible dès la phase de conception peut réduire le risque de fonctionnement intempestif, améliorer l'isolation des défauts et permettre une distribution d'énergie plus fiable.
Vous recherchez un fusible de transformateur adapté à votre tension, courant, type de transformateur ou environnement d'installation spécifique ? Huixing Zhongdian (Pékin) Electric Co., Ltd.peut fournir des solutions de fusibles de transformateur pour différentes applications de distribution d'énergie.Contactez-nousavec les spécifications de votre transformateur et les exigences du projet pour discuter d'une solution de protection adaptée à votre application.
