Les réseaux électriques mondiaux sont soumis à une pression sans précédent. La transition vers les énergies renouvelables, l’expansion des réseaux de transport à très haute tension et la fréquence croissante des événements météorologiques extrêmes ont imposé aux lignes aériennes de transport des exigences que les conducteurs traditionnels n’ont jamais été conçus pour répondre.
Les conducteurs en aluminium traditionnels – principalement des fils en aluminium pur (par exemple, qualité 1350) – offrent une conductivité électrique élevée (61 % à 65 % IACS) mais souffrent d'une résistance à la traction limitée, généralement inférieure à 180 MPa. Cela devient une préoccupation majeure dans les applications telles que les traversées à longue portée au-dessus de rivières ou de détroits, les régions fortement givrées et les environnements d'exploitation à haute température. Lorsque les lignes de transmission s’étendent sur des milliers de mètres sur un terrain difficile ou doivent résister à des charges de glace dépassant les limites de conception, la résistance compte autant que la conductivité.
La question clé est la suivante : les solutions de câbles en alliage d'aluminium à haute résistance et résistance à la chaleur peuvent-elles surmonter le compromis de longue date entre performances mécaniques et efficacité électrique pour répondre aux exigences extrêmes des réseaux électriques modernes ? La réponse est de plus en plus oui, mais comprendre la technologie sous-jacente est essentiel pour les équipes d'ingénierie et d'approvisionnement qui évaluent les options de conducteurs pour leur prochain projet.
Cet article examine les innovations matérielles qui remodèlent l'industrie des torons en alliage d'aluminium, étayées par des spécifications techniques, des données de marché et des études de cas réelles, pour vous aider à prendre des décisions éclairées concernant la sélection de conducteurs pour vos projets d'infrastructure électrique.
Le défi fondamental dans la conception de conducteurs aériens hautes performances réside dans la relation inverse entre résistance et conductivité. Les alliages de la série Al-Mg-Si (série 6xxx) atteignent des résistances à la traction de 255 à 330 MPa tout en conservant une conductivité de 30,45 à 33,35 MS/m, ce qui en fait le choix idéal pour les conducteurs en alliage d'aluminium à haute résistance. Cependant, l’amélioration de la résistance – via le durcissement par précipitation, le raffinement des grains et la distorsion du réseau – entrave inévitablement la transmission des électrons, tandis que l’optimisation de la conductivité tend à affaiblir les effets de renforcement.
Cette contradiction en termes de performances a historiquement limité l’adoption généralisée de conducteurs en alliage d’aluminium à haute résistance dans les projets de transmission à grande échelle. Des recherches récentes ont systématiquement exploré des voies révolutionnaires grâce aux microalliages compositionnels et à la coordination des processus. L’émergence de l’ajout d’éléments de terres rares, de l’optimisation avancée des processus de vieillissement et des techniques de déformation plastique sévère commencent à débloquer des améliorations simultanées des propriétés mécaniques et électriques.
Résistant à la chaleur modernefils toronnés en alliage d'aluminiumsont principalement fabriqués à partir d'alliages Al-Mg-Si (alliage 6201) ou Al-Zr (résistant à la chaleur), chacun étant conçu pour répondre aux exigences opérationnelles spécifiques des normes internationales, notamment CEI 62641, CEI 61089, ASTM B398 et ASTM B399.
Le tableau suivant résume les paramètres techniques clés qui définissent l'enveloppe de performances des produits de câbles en alliage d'aluminium à haute résistance et résistants à la chaleur :
| Paramètre | Valeur standard (6201-T81 AAAC) | Alliage résistant à la chaleur (Type-AT2) |
|---|---|---|
| Matériel | Alliage Al-Mg-Si | Alliage Al-Zirconium |
| Résistance à la traction | ≥295 MPa (≥43 000 psi) | 159-165 MPa (minimum) |
| Conductivité | 55 % à 57 % SIGC | 60 % à 61 % SIGC |
| Température de fonctionnement continue | 90°C | Jusqu'à 150°C |
| Température admissible à court terme | 120°C | 180°C |
| Densité | 2,70 kg/dm³ à 20°C | 2,70 kg/dm³ à 20°C |
| Coefficient de température | 0,00360 /°C | 0,00360 /°C |
| Coefficient de dilatation linéaire | 23 × 10⁻⁶ /°C | 23 × 10⁻⁶ /°C |
| Résistivité | 0,03284 Ω·mm²/m à 20°C | 0,02826 Ω·mm²/m à 20°C |
| Résistance résiduelle après 230°C/1h | — | ≥90 % |
Sources : ASTM B399, CEI 62641 et publications techniques de l'industrie.

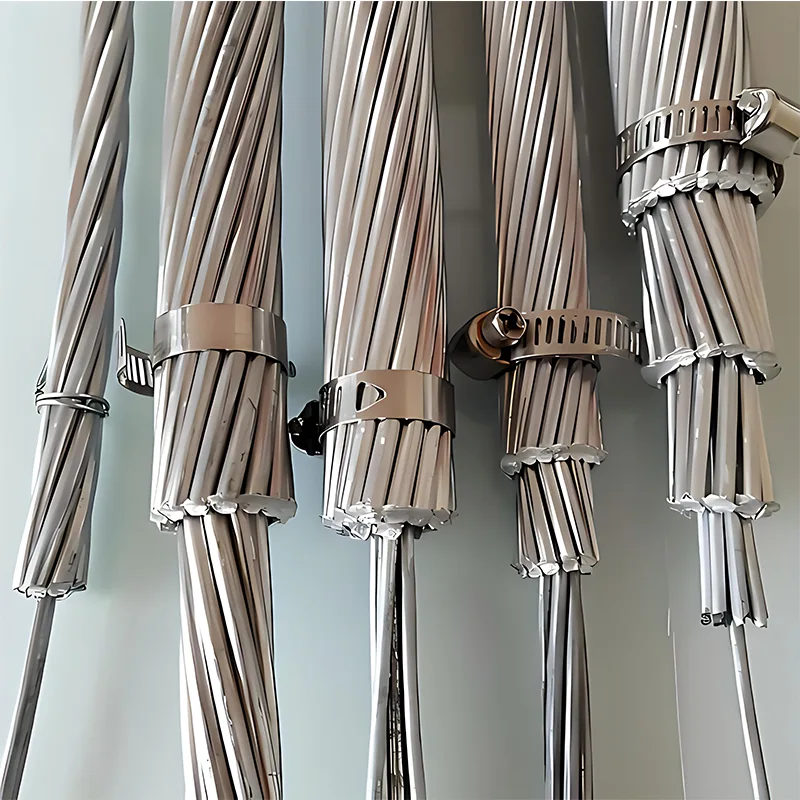

La construction toronnée concentrique des conducteurs en alliage d'aluminium assure un équilibre mécanique et une distribution uniforme du courant tout en conservant la flexibilité d'installation. Différentes conceptions servent différentes applications :
| Type de conducteur | Composition de base | Capacité de transport de courant par rapport à l'ACSR standard | Applications principales |
|---|---|---|---|
| AAAC (conducteur en alliage d'aluminium) | Alliage 6201 monocouche ou multicouche | Comparable à l'ACSR, pertes moindres | Moyennes portées, zones côtières, répartition urbaine |
| TACSR (conducteur en alliage résistant à la chaleur renforcé d'acier) | Couche extérieure en alliage d'aluminium-zirconium + âme en acier ou Invar | 50 à 80 % plus élevé | Expansion de la capacité, sections limitées par les corridors |
| AACSR (conducteur en alliage d'aluminium renforcé en acier) | Couche extérieure en alliage 6201 + noyau en acier galvanisé | Augmentation modérée |
Source : Données de l'industrie des conducteurs HTLS.
Pour les grandes sections transversales où la charge du vent sur les pylônes est un facteur de conception critique, le câble en alliage d'aluminium à haute résistance et résistance thermique offre un avantage décisif. Par exemple, l'AAAC avec des schémas de câblage optimisés peut atteindre des charges de rupture de 34 à 170 kN sur des sections nominales allant de 16 mm² à 560 mm², comme détaillé dans les paramètres de construction disponibles pour diverses configurations.
En tant que fournisseur professionnel de solutions de systèmes électriques intégrés fondé en 2011 et basé dans le parc scientifique et technologique de Wangjing, à Pékin, Huixing Zhongdian (Beijing) Electric Co., Ltd. combine 15 années d'expérience approfondie dans l'industrie avec une empreinte opérationnelle mondiale couvrant la Corée du Sud, l'Indonésie, le Vietnam, les États-Unis et la République dominicaine.
Huixing associe les capacités supérieures de fabrication électrique de la Chine à un accès au marché mondial. Grâce à des partenariats stratégiques avec des installations de fabrication spécialisées – couvrant des processus de base tels que le forgeage, le moulage, le traitement de la tôle et le moulage par injection – l'entreprise maintient des capacités de production de haute qualité soutenues par des équipements de test et d'assemblage avancés. Tous les produits ont obtenu la certification ISO 9001 et ont passé avec succès les tests conformes aux normes internationales telles que CEI et ASTM.
Au sein de la gamme complète de produits électriques de Huixing, la gamme de câbles en alliage d'aluminium comprend :
- AAC (conducteur tout en aluminium)
- AAAC (conducteur en alliage d'aluminium)
- ACSR (conducteur en aluminium renforcé d'acier)
- Câbles d'alimentation isolés XLPE (0,6kV–138kV)
Ces conducteurs de lignes aériennes sont conçus pour offrir des performances fiables dans les applications de transport, de distribution et de sous-stations. Avec des succursales à l'étranger en Corée du Sud, en République dominicaine et aux États-Unis,Huixingrelie efficacement l’excellence manufacturière de la Chine aux projets d’infrastructures électriques du monde entier.
Le marché mondial des conducteurs en alliage d’aluminium connaît une croissance accélérée. Le marché des câbles basse tension en alliage d’aluminium était évalué à 5,47 milliards de dollars en 2025 et devrait atteindre 7,79 milliards de dollars d’ici 2032, ce qui représente un taux de croissance annuel composé (TCAC) de 5,17 %. Pendant ce temps, le marché mondial des câbles conducteurs aériens en aluminium a atteint environ 452 millions de dollars en 2025 et devrait atteindre 600 millions de dollars d’ici 2032, avec un TCAC de 4,2 %.
Plusieurs facteurs alimentent cette croissance :
1. La tendance à la substitution cuivre-aluminium. Alors que les prix du cuivre ont augmenté d’environ 50 % au début de 2026, tandis que les prix de l’aluminium restent relativement stables, les arguments économiques en faveur des conducteurs en alliage d’aluminium se sont considérablement renforcés. Le câble en alliage d'aluminium coûte environ 30 à 50 % de son équivalent en cuivre tout en offrant une capacité de transport de courant comparable.
2. Modernisation du réseau et expansion de la capacité. Les services publics du monde entier reconduisent les lignes de transport vieillissantes avec des conducteurs haute température et faible affaissement (HTLS) tels que le TACSR, qui peuvent augmenter la capacité des lignes de 50 à 100 % sans nécessiter de nouvelles emprises ou des modifications aux pylônes.
3. Intégration des énergies renouvelables. L’expansion des parcs solaires et éoliens, souvent situés dans des zones reculées, crée une demande de conducteurs aériens légers et résistants à la corrosion, capables de parcourir de longues distances avec une infrastructure minimale.
4. Augmentation de la demande d’exportation. Les exportations chinoises de torons d’aluminium ont atteint environ 27 580 tonnes métriques en avril 2026, en hausse de 28,95 % sur un an. Le fil toronné en aluminium (code SH 76149000) à lui seul a bondi de 94,5 % d'un mois à l'autre pour atteindre environ 15 500 tonnes métriques. Les destinations des exportations restent concentrées en Asie du Sud-Est, en Afrique et en Asie de l’Est, ce qui indique une forte demande internationale pour les produits avancés de câbles en alliage d’aluminium.
Les conducteurs en alliage d'aluminium à haute résistance ont démontré des performances exceptionnelles dans des environnements difficiles où les conducteurs traditionnels échoueraient. Les principaux scénarios d'application incluent :
- Zones fortement polluées ou côtières : les conducteurs AAAC, entièrement composés d'alliage d'aluminium sans âme en acier, éliminent le risque de corrosion galvanique qui affecte les ACSR dans les environnements marins ou industriels.
- Zones de glace moyennes à fortes : le rapport résistance/poids élevé des conducteurs en alliage 6201 maintient l'intégrité mécanique sous des charges de glace qui provoqueraient des violations d'affaissement et de jeu dans les conceptions en aluminium pur (par exemple, qualité 1350).
- Modernisation de l'expansion de la capacité : les conducteurs TACSR fonctionnant à 150 °C peuvent augmenter la capacité de transmission de 50 à 80 % sur les pylônes existants sans acquisition de nouveaux corridors.
- Traversées à grande portée : des conducteurs à haute résistance thermique avec une conductivité IACS de 58 % et une résistance à la traction 1,5 fois supérieure à celle des alliages standard résistants à la chaleur sont spécialement conçus pour des portées supérieures à 1 000 mètres à travers des détroits ou des rivières.
A1 : L'ACSR (Aluminum Conductor Steel Reinforced) conventionnel se compose de brins d'aluminium pur (généralement de qualité 1350) enroulés autour d'un noyau en acier. Le noyau en acier offre une résistance mécanique mais introduit plusieurs limitations : corrosion galvanique entre l'aluminium et l'acier, pertes par hystérésis magnétique et plafond de température de fonctionnement continu inférieur d'environ 90 °C.
En revanche, le câble en alliage d'aluminium à haute résistance et résistant à la chaleur utilise des fils en alliage Al-Mg-Si (alliage 6201) ou Al-Zr qui sont traités thermiquement pour obtenir des propriétés mécaniques supérieures sans recourir à un noyau en acier. Ces alliages atteignent des résistances à la traction de 295 à 330 MPa tout en conservant une conductivité de 55 à 61 % IACS. La composition homogène du matériau élimine les problèmes de corrosion galvanique, réduit les pertes en ligne en évitant les effets magnétiques dans le noyau et – dans le cas des alliages résistants à la chaleur – permet un fonctionnement continu à 150 °C avec une rétention de résistance spécifiée. De plus, la construction légère (densité 2,70 kg/dm³) simplifie l'installation et permet un espacement plus large des tours, réduisant ainsi les coûts globaux d'infrastructure du projet.
A2 : Oui, les fils toronnés modernes en alliage d'aluminium sont soumis à des tests rigoureux selon les normes internationales pour garantir une fiabilité à long terme dans des conditions de fonctionnement extrêmes. Les principales préoccupations qui ont historiquement affecté la fiabilité des conducteurs en aluminium – recuit dû à une exposition prolongée à la chaleur, fluage sous tension soutenue et corrosion dans des environnements agressifs – ont été considérablement atténuées grâce à une conception avancée d’alliages et à des processus de traitement thermique.
Résistance à la chaleur : les conducteurs en alliage d'aluminium-zirconium (type AT2 selon CEI 62004) conservent ≥90 % de leur résistance à la traction initiale après une exposition à 230 °C pendant une heure. Cela garantit l’intégrité mécanique même en cas de défauts ou de fonctionnement soutenu à haute température. Les alliages d'aluminium spécialisés comme le 6201-T81 sont trempés pour résister au recuit dû à une exposition prolongée à la chaleur, conservant ainsi leur intégrité mécanique même lorsque les conducteurs chauffent pendant de longues périodes.
Résistance au fluage : les alliages d'aluminium à haute résistance présentent une résistance au fluage jusqu'à trois fois supérieure à celle de l'aluminium pur conventionnel (par exemple, qualité 1350), empêchant le desserrage progressif des connexions et maintenant l'intégrité des contacts électriques et mécaniques sous cyclage thermique. Cette propriété est essentielle pour garantir un fonctionnement stable à long terme dans les régions présentant de grandes variations saisonnières de température.
Résistance à la corrosion : dans les environnements côtiers ou industriels, les conducteurs AAAC surpassent l'ACSR car ils ne contiennent aucun métal différent, éliminant ainsi entièrement la corrosion galvanique. La composition uniforme de l'alliage d'aluminium offre une résistance naturelle à la corrosion atmosphérique sans nécessiter de revêtements protecteurs.
La conformité aux normes internationales telles que CEI 62641, ASTM B398 et ASTM B399 garantit que les produits certifiés ont passé avec succès les tests de traction, les mesures de résistivité, les cycles thermiques et les évaluations d'exposition à la corrosion, fournissant ainsi une base vérifiable pour des performances à long terme.
A3 : Oui, l'adoption de câbles avancés en alliage d'aluminium offre des avantages convaincants en termes de coût total de possession (TCO) par rapport aux conducteurs en cuivre, en particulier pour les projets de transmission et de distribution à grande échelle. L’avantage économique se manifeste dans de multiples dimensions de la planification de projet et de la gestion du cycle de vie.
Coût du matériau : les alliages d'aluminium coûtent environ un tiers du prix par tonne du cuivre. Avec des prix du cuivre dépassant 12 800 USD la tonne et des prix de l’aluminium autour de 3 400 USD la tonne début 2026, l’écart de coût des matières premières s’est considérablement creusé. Le câble en alliage d'aluminium coûte généralement 30 à 50 % de moins que ses équivalents en cuivre tout en offrant une capacité de transport de courant comparable.
Poids et installation : La densité de l’aluminium est environ un tiers de celle du cuivre (2,70 contre 8,96 kg/dm³). Une longueur de 1 km de conducteur aérien utilisant un câble en alliage d'aluminium peut peser 60 à 70 % de moins qu'un conducteur en cuivre d'intensité équivalente. Cette réduction de poids se traduit directement par des coûts de transport inférieurs, une manipulation plus simple sur le chantier, des exigences structurelles réduites en matière de tour et des opérations de cordage plus faciles. Les coûts de main-d'œuvre d'installation peuvent être réduits de 15 à 25 % en fonction du terrain et de l'accessibilité.
Espacement et infrastructure des tours : le rapport résistance/poids élevé de l'AAAC et des alliages similaires permet un espacement des tours plus large par rapport à l'aluminium pur (par exemple, qualité 1350) ou aux conducteurs en cuivre plus petits. Pour une nouvelle ligne de transport, cela réduit le nombre de structures de support requises par kilomètre, réduisant ainsi les coûts d'approvisionnement en matériaux, de construction des fondations et d'acquisition des terrains.
Maintenance et cycle de vie : La résistance à la corrosion du câble en alliage d'aluminium élimine l'entretien périodique requis pour lutter contre la corrosion galvanique dans les conceptions ACSR. La composition homogène de l'alliage réduit également le risque de défaillance aux points de connexion due à une dilatation thermique différentielle ou à des effets galvaniques.
Lorsqu'il est évalué sur la base du coût total de possession, l'avantage économique total des conducteurs en alliage d'aluminium par rapport au cuivre varie généralement de 40 à 60 % sur une durée de vie de 30 ans, ce qui en fait le choix préféré des services publics et des développeurs de projets cherchant à équilibrer les exigences de performance avec les contraintes budgétaires.
La dernière génération de câbles en alliage d'aluminium à haute résistance et résistance à la chaleur a définitivement démontré sa capacité à répondre aux exigences extrêmes des réseaux électriques modernes. Grâce aux progrès réalisés dans la composition des alliages, l’optimisation du traitement thermique et les processus de fabrication de précision, la contradiction de longue date entre résistance et conductivité est systématiquement surmontée. Les alliages de la série Al-Mg-Si atteignant une résistance à la traction de 295 à 330 MPa avec une conductivité IACS de 55 à 61 % sont désormais disponibles dans le commerce et éprouvés sur le terrain dans diverses applications mondiales.
