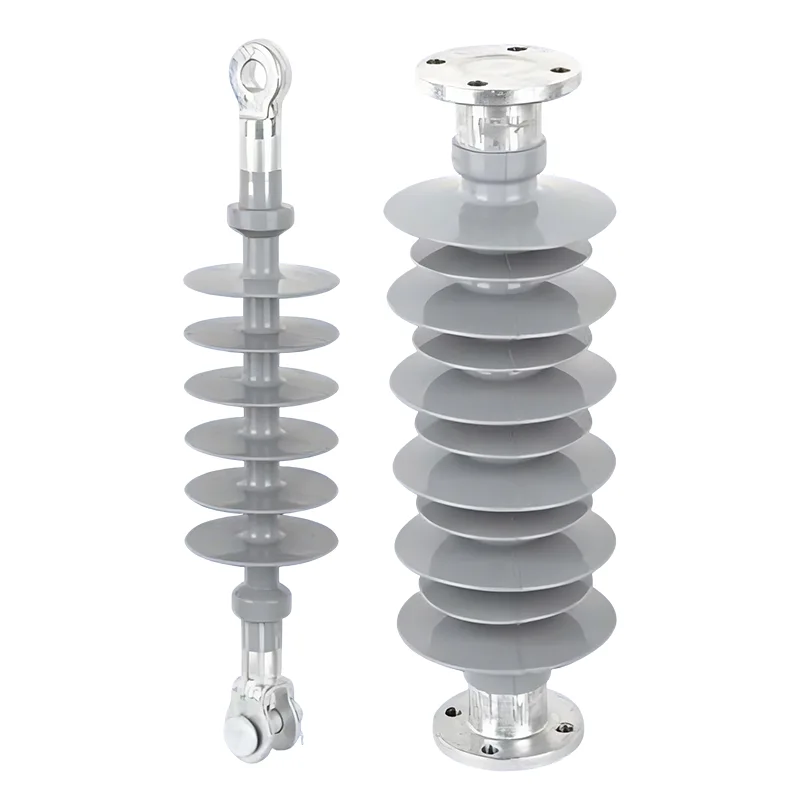

Isolateurs moyenne tension

Huixing se spécialise dans la fabrication de composants d'isolation électrique durables et hautes performances pour les systèmes électriques mondiaux de 10 à 35 kV. En tant que fournisseur de confiance, nous fournissons des isolateurs moyenne tension qui offrent un support mécanique et une isolation électrique fiables. Fabriqués en caoutchouc de silicone, ils résistent aux conditions extérieures difficiles, nécessitent un entretien minimal et garantissent le fonctionnement sûr des lignes de transmission et des sous-stations.

envoyer une demande

Description du produit

Les isolateurs moyenne tension sont des composants de sécurité essentiels pour les systèmes électriques de 10 à 35 kV, fournissant un support mécanique vital et une isolation électrique entre les conducteurs sous tension et les structures mises à la terre. Servant d'infrastructure d'isolation de base des réseaux de distribution, ces produits évitent les fuites de courant, les courts-circuits et les dommages aux équipements, garantissant ainsi le fonctionnement sûr et stable des lignes de transmission, des sous-stations et des équipements de distribution extérieurs dans tous les environnements de travail.

Applications de déploiement essentielles

Prise en charge des lignes aériennes de transport et de distribution

Installés sur des tours de suspension en ligne droite et des tours d'angle de tension pour les lignes aériennes 10-35 kV, les isolateurs moyenne tension séparent efficacement les conducteurs des structures de tour, éliminent les fuites électriques et assurent une transmission d'énergie stable sur longue distance.

Protection des jonctions et des connexions du réseau de distribution

Déployés aux nœuds de dérivation et aux points de terminaison des câbles des réseaux de distribution moyenne tension, ils assurent une isolation électrique acoustique entre les différentes parties de la ligne. Cela évite les courts-circuits entre phases et les décharges à la terre, et s'adapte aux schémas de câblage extérieurs complexes.

Isolation et support internes des sous-stations

Appliqués aux supports de jeux de barres et aux joints conducteurs des disjoncteurs et des sectionneurs à l'intérieur des sous-stations, ces isolateurs maintiennent une isolation stable tout en supportant les conducteurs haute tension. Ils séparent les composants sous tension des installations de sous-station mises à la terre pour garantir le fonctionnement sûr de tous les appareils internes.

Installation d’équipement extérieur monté sur poteau

Ils servent de bases de montage pour les appareils montés sur poteau extérieur, notamment les fusibles de coupure et les parafoudres dans les réseaux de distribution urbains et ruraux. Intégrant des fonctions de support mécanique et d'isolation électrique, ils résistent aux environnements extérieurs difficiles tels qu'une humidité élevée et la pollution, et maintiennent une isolation stable pour les équipements et les lignes électriques.

Avantages de performances supérieures

Les isolateurs moyenne tension présentent quatre points forts, ce qui en fait des éléments indispensables pour tous les systèmes électriques moyenne tension :

Propriétés d'isolation électrique exceptionnelles

Adoptant des matériaux isolants en caoutchouc de silicone traditionnels, ces isolateurs ont une forte résistance au claquage diélectrique. Ils peuvent résister efficacement aux surtensions du système, éviter le contournement de l'isolation et garantir une alimentation électrique stable en cas de contrainte électrique transitoire.

Conception polyvalente pour diverses applications

Disponibles en différents types, notamment des isolateurs de suspension, des isolateurs de poteaux, des isolateurs à tige longue et des isolateurs à bras transversaux, ils répondent aux demandes d'installation différenciées pour les lignes électriques, les sous-stations et les installations de distribution. Les structures standardisées permettent une installation flexible et pratique dans tous les scénarios.

Résistance exceptionnelle aux intempéries et à la mécanique

Le caoutchouc de silicone présente une excellente résistance aux intempéries, à la pollution et au vieillissement, permettant un fonctionnement stable sous des températures extrêmes, sous la pluie, la neige et une forte contamination. Ils présentent également une résistance mécanique adéquate pour supporter les charges des conducteurs et résister au vent, à la glace et à d’autres forces externes.

Exigences de maintenance minimales et longue durée de vie

Dotés d'une structure simple et robuste, les isolateurs moyenne tension ne nécessitent aucun entretien quotidien compliqué, seulement des inspections visuelles régulières. Ils sont peu affectés par les facteurs environnementaux, ce qui réduit considérablement la charge de travail de maintenance du réseau de distribution et les coûts d'exploitation tout au long de leur longue durée de vie.

Code	Modèle	Noté tension (kV)	Traction Force (kN)	Structure hauteur (mm)	Isolant distance (mm)	Min. nominale ligne de fuite distance (mm)	Pleine vague foudre impulsion résister à	1 minute de puissance fréquence humide résister à tension (kV)	Détails d'emballage
Code	Modèle	Noté tension (kV)	Traction Force (kN)	Structure hauteur (mm)	Isolant distance (mm)	Min. nominale ligne de fuite distance (mm)	Pleine vague foudre impulsion résister à		Taille du CTN (mm)	G.W. (kg)	N.W. (kg)	N°/ RCT
WYA-1	FXB-12/70CT	12	70	330 ± 15	150	355	105	45	392827	16	14.5	12
WYA-2	FXB1-15/70CT	15	70	380 ± 15	195	460	140	65	432827	17.2	16	12
WYA-3	FXB1-15/70CE	15	70	425 ± 15	240	510	145	65	502827	18	16.8	12
WYA-4	FXB-21/70CT	21	70	300 ± 15	140	530	190	92	362827	16.5	15	12
WYA-5	FXB1-24/70YB	24	70	460 ± 15	260	650	200	75	523229	22	21	12
WYA-6	FXB1-24/70ST	24	70	390 ± 15	192	650	150	70	433732	21	19.5	12
WYB-7	FXB1-25/70CT	25	70	456 ± 15	260	650	200	75	503129	18	16.8	12
WYA-8	FXB1-24/70CT	24	70	455 ± 15	260	680	155	70	513128	19	17.8	12
WYA-9	FXB3-33/120SB	33	120	598 ± 15	400	1000	150	50	633732	27	25	12
WYA-10	FXB1-33/70CT	33	70	588 ± 15	390	950	150	50	623732	26	24	12
WYA-11	FXB1-33/70CT	33	70	598 ± 15	400	1000	150	50	633732	26.5	24.5	12
WYA-12	FXB-36/70CT	36	70	519 ± 15	333	820	210	80	563732	22	20	12
WYA-13	FXB1-36/70CT	36	70	630 ± 15	430	1120	220	85	663732	29	27	12
WYA-14	FXB4-36/70SB	36	70	640 ± 15	440	1280	230	95	673732	30	28	12

Code	Modèle	Noté tension (kV)	Courbé Force h (KN)	Structure hauteur (mm)	Isolant distance (mm)	Min. nominale ligne de fuite distance (mm)	Pleine vague foudre impulsion résister à	1min de puissance fréquence humide résister à tension (kV)	Détails d'emballage
Code	Modèle	Noté tension (kV)	Courbé Force h (KN)	Structure hauteur (mm)	Isolant distance (mm)	Min. nominale ligne de fuite distance (mm)	Pleine vague foudre impulsion résister à	1min de puissance fréquence humide résister à tension (kV)	Taille du CTN (mm)	G.W. (kg)	N.W. (kg)	N°/ RCT
WYC-1	FZS-15/9	15	9	255	190	450	110	45	350280280	26.5	25	12
WYC-2	FZS-24/3	24	3	288	280	750	150	70	470390330	35	34	20
WYC-3	FZS-24/4	24	4	195	187	830	150	70	475200395	34	33	20
WYC-4	FZSW-24/5	24	5	286	210	630	150	70	320320310	20	18.5	9
WYC-5	FZSW-24/15	24	15	280	180	660	150	70	305320310	20	18.5	9
WYC-6	FZSW-35/10	35	10	400	340	970	210	95	400340350	22.5	21	12
WYC-7	FZSW-36/4	36	4	410	320	750	170	70	440320365	27	26	9
WYC-8	FZS-36/4	36	4	390	320	750	170	70	410280260	12.5	11.4	6
WYC-9	FZSW-36/8	36	8	450	411	1320	200	85	500500300	23	22	6
WYC-10	FZS-36/9	36	9	457	370	1000	200	80	480300260	22.5	21.3	6
WYC-11	FZS3-72/6	72	6	770	650	1830	325	140	810410180	38	33	3
WYC-12	FZS-126/10	126	10	1220	1070	3180	450	185	1300360210	60	50	2

Medium Voltage Insulators
