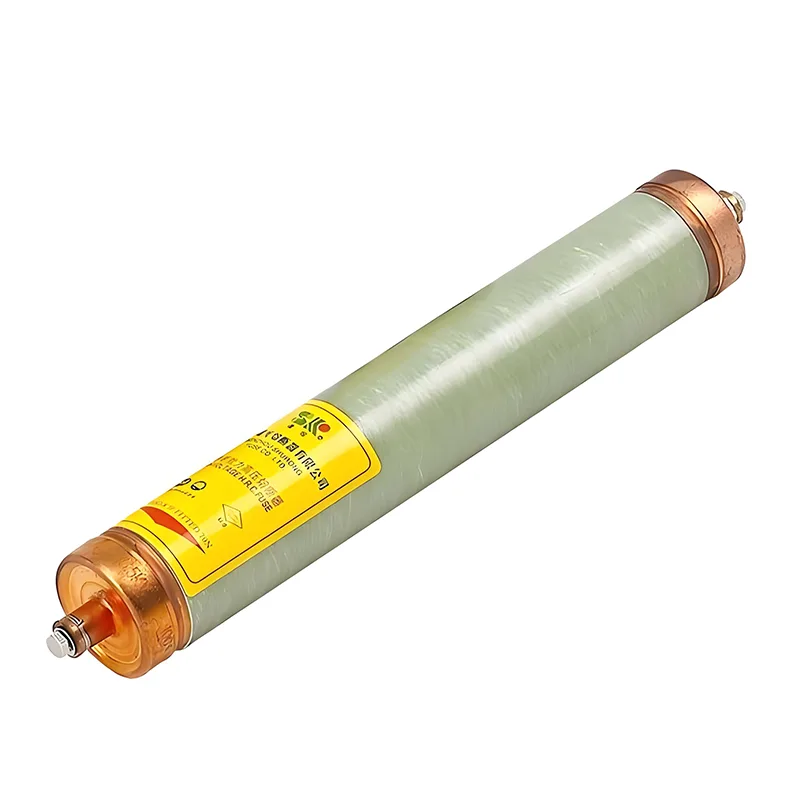

Les fusibles limiteurs de courant haute tension pour la protection contre les surcharges des transformateurs immergés dans l'huile sont des composants de protection dédiés dans les réseaux de distribution moyenne tension de 10 kV à 40,5 kV. Axés sur la réponse aux exigences de protection contre les surcharges et les courts-circuits des transformateurs immergés dans l'huile, ils offrent une réponse précise aux surcharges et une capacité de limitation de courant fiable, servant de dispositifs essentiels pour garantir un fonctionnement sûr des équipements. Vous trouverez ci-dessous une explication détaillée de leurs principaux scénarios d'application et de leurs avantages distinctifs, mettant en évidence leur valeur d'adaptation exclusive pour la protection des transformateurs.
Ces dispositifs de protection spécialisés sont conçus spécifiquement pour relever les défis opérationnels uniques des transformateurs immergés dans l'huile dans diverses applications de systèmes électriques.
Les charges de production dans des secteurs tels que l'acier, la chimie et les matériaux de construction subissent des fluctuations importantes, exposant les transformateurs immergés dans l'huile à des risques de surcharge continus. Ces fusibles répondent avec précision aux conditions de surcharge à long terme tout en gérant simultanément les défauts de court-circuit, empêchant la surchauffe, le vieillissement ou la panne des enroulements du transformateur et garantissant une alimentation électrique de production ininterrompue.
Les charges résidentielles et commerciales présentent des différences de pointe et de vallée substantielles, provoquant souvent des surcharges pendant les périodes de pointe de consommation électrique. Ces fusibles s'adaptent aux environnements extérieurs difficiles, notamment aux brouillards salins, aux variations de température et aux tempêtes de sable. Installés directement sur les côtés haute tension des transformateurs montés sur poteau, ils fonctionnent conjointement avec des interrupteurs-sectionneurs pour former une solution de protection économique, empêchant les pannes d'équipement causées par des surcharges.
La puissance très variable des centrales éoliennes et photovoltaïques provoque fréquemment des surcharges dans les transformateurs immergés dans l’huile connectés au réseau. Ces fusibles font la distinction avec précision entre les courants d'appel magnétisants normaux et les courants de surcharge pour éviter les faux déclenchements, tout en interrompant rapidement les défauts de court-circuit pour assurer une connexion stable au réseau d'énergie renouvelable.
Les équipements compacts tels que les transformateurs sur socle de style américain disposent d'un espace limité et leurs transformateurs internes immergés dans l'huile fonctionnent dans des environnements fermés pendant de longues périodes. Ces fusibles présentent une conception structurelle compacte qui permet une installation par immersion directe dans l'huile de transformateur, économisant ainsi de l'espace tout en fournissant une surveillance des surcharges en temps réel, s'adaptant parfaitement aux exigences de fonctionnement intégrées des sous-stations montées sur socle.
Les fusibles limiteurs de courant haute tension pour la protection contre les surcharges des transformateurs immergés dans l'huile présentent des caractéristiques temps-courant inverses optimisées qui correspondent précisément aux courbes de tolérance de surcharge des transformateurs immergés dans l'huile. Ils fonctionnent avec un retard lors de surcharges légères pour éviter les coupures de courant inutiles, tout en réalisant une fusion au niveau de la milliseconde lors de surcharges graves ou de courts-circuits. Cela équilibre la protection de l'équipement avec la continuité de l'alimentation électrique et résiste efficacement aux courants d'appel magnétisants normaux des transformateurs.
Spécialement conçues pour les conditions de fonctionnement immergées dans l'huile, les connexions entre les embouts et les tubes à fusibles adoptent une double protection avec des joints et des produits d'étanchéité en caoutchouc résistants à l'huile, éliminant complètement les fuites d'huile du transformateur et la pénétration d'humidité. Le matériau du tube fusible est résistant à la corrosion de l'huile et aux températures élevées, offrant une durée de vie supérieure à 15 ans dans les environnements pétroliers, ce qui correspond aux exigences de fonctionnement du cycle de vie complet des transformateurs immergés dans l'huile.
En plus d'une protection précise contre les surcharges, ces fusibles possèdent une capacité exceptionnelle de limitation du courant, limitant les courants de court-circuit avant qu'ils n'atteignent des valeurs maximales afin de minimiser l'impact électrodynamique. La structure du tube en porcelaine scellée remplie de sable de quartz éteint rapidement les arcs, empêchant ainsi leur réallumage et la génération de surtensions. Avec des puissances de coupure supérieures à 1 000 MVA, ils éliminent efficacement les risques d'explosion dans les environnements immergés dans le pétrole.
Dotés d'une conception modulaire enfichable de petite taille et légère, ces fusibles peuvent être directement installés sur les côtés haute tension du transformateur ou à l'intérieur de sous-stations montées sur socle. Aucun outil complexe n'est requis, ce qui permet un remplacement par une seule personne en seulement 5 à 10 minutes. Les interfaces standardisées s'adaptent aux transformateurs immergés dans l'huile de différentes capacités, avec une large gamme d'options de courant nominal (10 A à 80 A), réduisant ainsi les besoins en stocks de pièces de rechange.
Par rapport aux solutions combinées d'un disjoncteur et d'un relais de surcharge, ces fusibles ne nécessitent que 1/3 à 1/5 de l'investissement initial. Sans mécanismes de fonctionnement complexes, les coûts de maintenance sont pratiquement nuls. Leur protection précise réduit les coûts de réparation des transformateurs et les pertes en cas de panne, offrant ainsi une rentabilité opérationnelle exceptionnelle à long terme.
