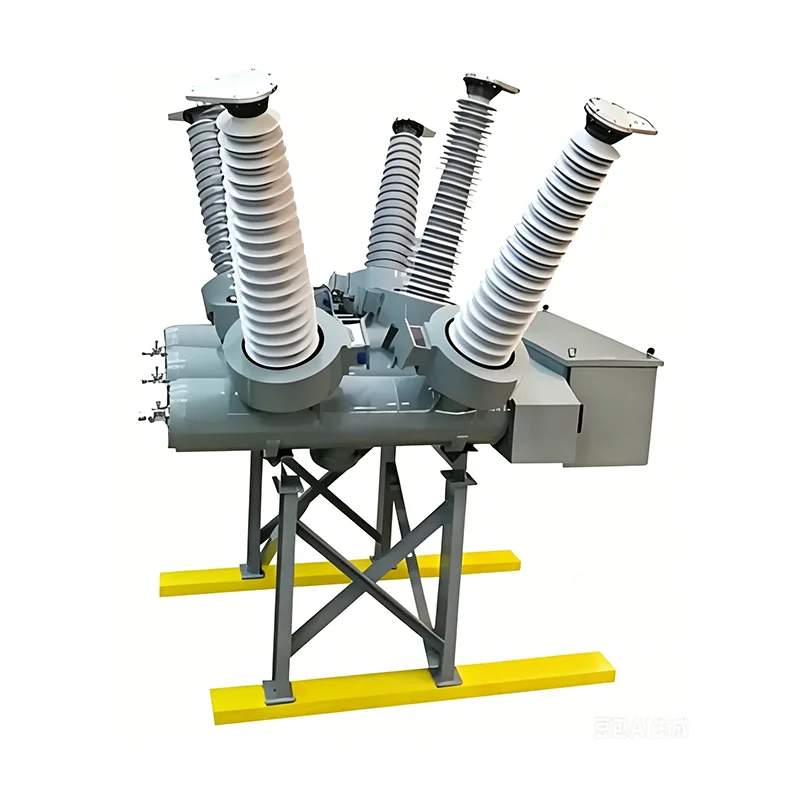

Les disjoncteurs à gaz SF₆ à réservoir mort sont des disjoncteurs haute tension à noyau matures et largement adoptés pour les applications de transmission et de distribution d'énergie moyenne et haute tension, servant d'équipement critique pour garantir le fonctionnement sûr et stable des réseaux électriques.
En tant que disjoncteur haute tension grand public pour les projets de transmission et de transformation d'énergie en extérieur, il couvre une plage de tension nominale de 40,5 kV à 245 kV, une plage de courant de coupure en court-circuit de 25 kA à 63 kA et une plage de courant nominal de 1 600 A à 4 000 A. Sa gamme complète de paramètres répond à diverses exigences opérationnelles, des réseaux de distribution régionaux aux réseaux électriques de base.
Conçu et fabriqué en stricte conformité avec les normes internationales CEI et ANSI, ce disjoncteur haute tension atteint des niveaux avancés au niveau international en termes d'indicateurs de base, notamment les performances d'isolation diélectrique, le pouvoir de coupure et l'endurance mécanique, ce qui en fait la solution préférée pour les projets de construction et de mise à niveau de réseaux électriques.
Il est principalement conçu pour une installation en réservoir mort dans les sous-stations extérieures, avec des options de configuration flexibles triphasées et monophasées. Il peut être parfaitement adapté à l'échelle, à la disposition et à la planification du réseau des sous-stations, répondant aux exigences de plusieurs scénarios, notamment la mise en service de nouvelles sous-stations et la modernisation de sous-stations vieillissantes.
Il convient à divers projets de transport et de transformation d'électricité, notamment l'expansion du réseau de distribution urbain, l'alimentation électrique des parcs industriels, la connexion au réseau de centrales électriques à énergie renouvelable et les projets de soutien aux lignes de transport interrégionales. En tant que disjoncteur haute tension indispensable dans les systèmes de distribution d'énergie des sous-stations, il assure les fonctions essentielles de fermeture, d'ouverture et de protection contre les défauts du circuit.
Avec une excellente adaptabilité environnementale, il maintient un fonctionnement stable dans des conditions climatiques extérieures difficiles, offre un contrôle de circuit fiable et une interruption en cas de panne pour les installations de réseau extérieur, et sert d'équipement de support de base pour les systèmes de distribution d'énergie haute tension extérieurs.
Il prend en charge une production personnalisée adaptée aux conditions de fonctionnement spéciales sur site (telles que les hautes altitudes, l'humidité élevée et les environnements fortement corrosifs) et aux exigences techniques (y compris les niveaux de tension et les paramètres de coupure spéciaux), répondant avec précision aux demandes personnalisées des différents projets et permettant une parfaite adéquation des disjoncteurs avec les scénarios d'ingénierie.
Il adopte une conception structurelle éprouvée à réservoir mort et utilise le gaz SF₆ comme matériau d'isolation et d'extinction d'arc haute performance, équipé d'un système de transmission mécanique de précision. Cette conception garantit un fonctionnement sans problème à long terme du disjoncteur, avec une longue durée de vie mécanique et une stabilité opérationnelle élevée, ce qui réduit considérablement les coûts d'exploitation et de maintenance (O&M).
La gamme de produits couvre une gamme complète de paramètres de tension, de courant et de coupure, permettant une sélection simple et directe du modèle sans conversion complexe. Les procédures d'installation sur site standardisées et les accessoires très polyvalents permettent une installation et une mise en service rapides, raccourcissant ainsi les cycles de construction du projet.
Il présente une structure compacte avec un faible encombrement, ne nécessitant aucune installation de protection supplémentaire pour une installation en extérieur. Le système d'étanchéité au gaz SF₆ offre des taux de fuite ultra faibles, éliminant ainsi le besoin de remplissages fréquents de gaz. Parallèlement, des procédures de maintenance optimisées réduisent davantage les coûts d'exploitation du cycle de vie complet du disjoncteur haute tension.
Il adopte une conception innovante de trempe à double arc combinant les principes d'auto-énergie et de type puffer, qui commute intelligemment les modes de fonctionnement en fonction de différentes conditions de courant de court-circuit, garantissant une interruption rapide et fiable dans divers scénarios de panne.
Conditions de courant de coupure de court-circuit élevé
La technologie d'extinction d'arc auto-énergétique est activée. La chaleur générée par l'arc électrique déclenche une expansion rapide du gaz SF₆ dans la chambre d'expansion, formant un flux d'air ultra-rapide pour éteindre l'arc instantanément. Avec une forte capacité de coupure, il peut isoler efficacement les défauts à courant élevé et protéger les équipements du réseau contre les dommages causés par les surtensions.
Le mécanisme passe en fonctionnement de type puffer. Par compression mécanique, le gaz SF₆ dans la chambre de compression forme un jet directionnel à haute pression pour refroidir avec précision la racine de l'arc, obtenant ainsi une extinction stable de l'arc, empêchant le réallumage de l'arc et améliorant la fiabilité de coupure dans des conditions de défaut de faible charge.
L'application combinée de technologies d'extinction d'arc double confère au disjoncteur une plage de coupure plus large, une réponse plus rapide et des performances d'extinction d'arc supérieures. Il peut gérer de manière fiable divers défauts de court-circuit dans les réseaux électriques, offrant ainsi une protection de sécurité complète aux systèmes électriques.
|
Non |
Article |
Unité |
Paramètres |
||||
|
1 |
Tension maximale nominale |
kV |
40.5 |
72.5 |
145 |
170 |
245 |
|
2 |
Courant maximum nominal |
A |
1600~4000 |
3150~4000 |
|||
|
3 |
Fréquence nominale |
Hz |
50/60 |
||||
|
4 |
1min Tension de tenue à la fréquence industrielle |
kV |
140 |
185/230/275 |
360/395/460 |
||
|
5 |
Tension de tenue aux chocs de foudre |
kV |
325 |
450/550/650 |
850/950/1050 |
||
|
6 |
Premier facteur de pôle ouvert |
|
1.5 |
1.55 |
1.5 |
1.3 |
|
|
7 |
Courant nominal de coupure en court-circuit |
kA |
25~40 |
40~63 |
|||
|
8 |
Durée nominale de court-circuit |
S |
4 |
3 |
|||
|
9 |
Courant de coupure déphasé nominal |
|
10 |
||||
|
10 |
Rupture nominale de charge du câble (ligne) |
|
10 |
50 |
125 |
||
|
11 |
Courant de tenue à la valeur de crête assignée |
kA |
100 |
80 |
125 |
||
|
12 |
Courant de fabrication nominal (crête) |
kA |
100 |
80 |
125 |
||
|
13 |
Distance d'isolement |
mm/kV |
25~31 |
||||
|
14 |
Séquence d'opération |
|
O-0,3s-CO-180s-CO |
||||
|
15 |
Décharge partielle |
|
10pC |
||||
|
16 |
Temps de pause |
MS |
≤60 |
||||
|
17 |
Heure d'ouverture |
MS |
≤30 |
||||
|
18 |
Heure de fermeture |
MS |
≤100 |
||||
|
19 |
Taux de fuite de gaz SF6 (par an) |
|
≤1% |
||||
|
20 |
Pression nominale du gaz SF6 (jauge 20 ℃ |
Mpa |
0,5,0,4 |
0.5 |
0.6 |
||
|
21 |
Pression d'alarme/blocage (jauge 20 ℃ |
Mpa |
0,45/0,4 |
0,45/0,40 |
0,55/0,50 |
||
|
22 |
Taux de fuite annuel de gaz SF6 |
% |
≤0,5 |
||||
|
23 |
Teneur en humidité du gaz |
ppm(v) |
≤150 |
||||
|
24 |
Durée de vie mécanique |
fois |
6000 |
||||
|
25 |
Tension de chauffage |
|
AC220 |
||||
|
26 |
Tension du circuit de commande |
CC |
DC110, DC220, DC230 |
||||
|
27 |
Tension du moteur de l'accumulateur d'énergie |
V |
C.C 220/CC 110 (C.A. 220)/DC230 |
||||
|
28 |
Normes appliquées |
|
GB/T1984, CEI 62271-100 |
||||
