Comment les parafoudres moyenne tension peuvent-ils renforcer la fiabilité des systèmes de distribution d'énergie modernes

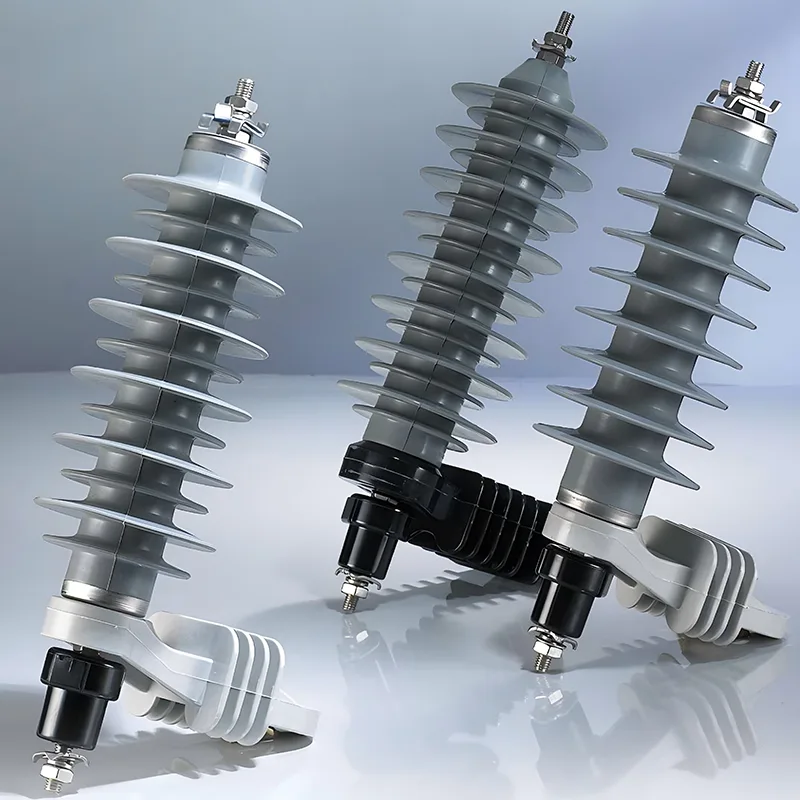

HuixingfournituresParafoudres moyenne tensionconçu pour les systèmes de distribution d'énergie de 10 à 35 kV, aidant à protéger les transformateurs, les appareillages de commutation, les terminaisons de câbles, les lignes aériennes et les équipements de sous-station contre les surtensions transitoires dommageables. Avec une conception en oxyde de zinc sans espace, ces parafoudres offrent une suppression rapide des surtensions, des performances extérieures fiables et des besoins de maintenance réduits pour les applications utilitaires et industrielles exigeantes.

Les réseaux de distribution moyenne tension sont confrontés à des surtensions transitoires provoquées par la foudre et les opérations de commutation. Si ces surtensions ne sont pas contrôlées, elles peuvent mettre à rude épreuve l’isolation, endommager les équipements électriques, interrompre la fourniture d’énergie et augmenter les coûts de maintenance. Les parafoudres moyenne tension fournissent un chemin dédié à l'énergie de surtension tout en maintenant une résistance élevée dans des conditions de fonctionnement normales. Huixing propose des solutions pour les réseaux de 10 à 35 kV, utilisant une technologie d'oxyde de zinc sans espace et des boîtiers en composite de caoutchouc de silicone ou en porcelaine. Leur application couvre les lignes aériennes de distribution, les transformateurs, les appareillages de commutation, les sous-stations, les transitions de câbles et les équipements de distribution extérieurs. La sélection de la tension nominale, du MCOV, de la capacité de décharge, de l'emplacement d'installation et de la conception environnementale corrects est essentielle pour une protection fiable contre les surtensions.

Table des matières

1. Que sont les parafoudres moyenne tension ?
2. Comment fonctionnent les parafoudres moyenne tension ?
3. Où sont utilisés les parafoudres moyenne tension ?
4. Quels sont les principaux avantages en termes de performances ?
5. Comment choisir le bon parafoudre ?
6. Comprendre les spécifications techniques
7. Considérations relatives à l'installation et à la maintenance
8. Foire aux questions
9. Conclusion

Que sont les parafoudres moyenne tension ?

Les parafoudres Moyenne Tension sont des dispositifs électriques de protection installés dans les réseaux de distribution moyenne tension pour limiter les surtensions passagères. Ils sont particulièrement importants dans les systèmes de 10 à 35 kV, où les impulsions de foudre et les événements de commutation peuvent générer des niveaux de tension nettement supérieurs aux conditions de fonctionnement normales.

L'objectif fondamental d'un parafoudre est d'empêcher une tension transitoire excessive d'atteindre un équipement électrique sensible. Sous une tension normale du système, le parafoudre reste hautement résistif et n'autorise qu'un faible courant de fuite. Lorsqu'une surtension se produit, ses éléments non linéaires en oxyde de zinc réduisent rapidement leur résistance et conduisent le courant de surtension vers la terre.

Ce principe de fonctionnement permet au parafoudre de faire office de barrière de protection entre le réseau électrique et les équipements de valeur. Une protection correctement coordonnée peut contribuer à réduire les contraintes d’isolation, les pannes d’équipement, les pannes imprévues et les coûts de maintenance associés.

Comment fonctionnent les parafoudres moyenne tension ?

Les parafoudres modernes sans espace utilisent généralement la technologie des varistances à oxyde métallique à base d'oxyde de zinc. Les caractéristiques électriques non linéaires de l'oxyde de zinc permettent à l'appareil de réagir différemment en fonction de la tension appliquée.

1. Fonctionnement normal :Le parafoudre fonctionne à la tension normale du système tout en maintenant un courant de fuite très faible.
2. Apparition de surtension :Un coup de foudre ou une opération de commutation produit une surtension transitoire rapide.
3. Conduction rapide :Les éléments en oxyde de zinc deviennent hautement conducteurs à mesure que la tension augmente.
4. Décharge d'énergie :L'énergie de surtension excédentaire est détournée en toute sécurité via le chemin de mise à la terre du parafoudre.
5. Récupération de tension :Après la disparition du transitoire, le parafoudre revient à son état de fonctionnement à haute résistance.

L'absence d'espacement en série conventionnel élimine également certains problèmes de vieillissement et d'isolation liés à l'espacement. Cela rend la configuration sans espace particulièrement adaptée à la protection continue dans les systèmes de distribution modernes.

Où sont utilisés les parafoudres moyenne tension ?

La protection contre les surtensions moyenne tension peut être déployée en plusieurs points d'un réseau de distribution. L'emplacement correct dépend de la configuration du réseau, du niveau d'isolation de l'équipement, de l'exposition à la foudre et des conditions transitoires attendues.

Lignes aériennes de distribution

Les parafoudres peuvent être installés sur les lignes principales, les lignes secondaires et les coins de lignes des réseaux aériens 10 à 35 kV. Ces emplacements sont particulièrement exposés à l’activité de la foudre et aux conditions atmosphériques. La protection contre les surtensions permet de limiter les contraintes transitoires sur l'isolation des lignes et les équipements connectés.

Transformateurs et appareillage de distribution

L'installation de parafoudres à proximité de transformateurs moyenne tension, d'appareillages de commutation et d'autres équipements critiques permet d'empêcher les surtensions excessives d'atteindre leurs systèmes d'isolation. Ceci est particulièrement important lorsque des équipements coûteux représentent une part importante de l’investissement réseau.

Sous-stations

Les applications de sous-stations peuvent inclure des sections de jeux de barres, des circuits de transformateurs de mesure, des équipements de compensation de puissance réactive et d'autres installations moyenne tension. Une protection coordonnée contre les surtensions contribue à améliorer la stratégie globale de protection de l’isolation.

Transitions câble-aérien

Les emplacements où les câbles souterrains se connectent aux lignes aériennes peuvent connaître différentes conditions transitoires. Des parafoudres peuvent être positionnés à ces points de transition pour réduire la contrainte de tension transférée dans les systèmes de câbles et les équipements connectés.

Équipement de distribution extérieure

Les équipements électriques extérieurs doivent résister à l’humidité, à la pollution, aux variations de température et à d’autres contraintes environnementales. Les boîtiers de parafoudre fabriqués à partir de composites de caoutchouc de silicone ou de porcelaine appropriés peuvent fournir la protection mécanique et environnementale requise pour un déploiement en extérieur.

Quels sont les principaux avantages en termes de performances ?

Un parafoudre correctement conçu devrait fournir plus qu'une déviation de base des surtensions. Sa construction, ses caractéristiques électriques, sa résistance à l’environnement et ses exigences d’entretien affectent toutes ses performances à long terme.

• Réponse transitoire rapide :La technologie à l'oxyde de zinc permet une réponse rapide aux conditions de tension anormales.
• Décharge énergétique efficace :Le parafoudre détourne l'énergie de surtension excessive de l'équipement protégé.
• Faible fuite en fonctionnement normal :Les caractéristiques non linéaires maintiennent une résistance élevée sous une tension normale du système.
• Résistance aux intempéries :Des matériaux de boîtier appropriés aident le parafoudre à résister à l'humidité extérieure et à la pollution.
• Faibles besoins d’entretien :La structure relativement simple et sans espace permet une inspection visuelle de routine plutôt qu'un entretien quotidien complexe.
• Application flexible :Différentes configurations de tension nominale peuvent prendre en charge une large gamme de réseaux moyenne tension.
• Protection améliorée des équipements :La limitation des surtensions contribue à réduire les contraintes électriques sur les transformateurs, les appareillages de commutation, les câbles et les systèmes d'isolation.

Comment choisir le bon parafoudre ?

Le choix d'un parafoudre doit être basé sur les conditions électriques et environnementales réelles plutôt que sur la seule tension nominale. Les ingénieurs et les équipes d'achats doivent examiner plusieurs paramètres avant de sélectionner un modèle.

1. Tension du système :Confirmez la tension de fonctionnement nominale et maximale du réseau.
2. MCOV :Sélectionnez une tension de fonctionnement continue maximale adaptée au système et à la disposition de mise à la terre.
3. Exposition aux surtensions :Tenez compte de l'activité de la foudre, de l'exposition aux lignes aériennes, des événements de commutation et de la configuration du réseau.
4. Capacité de décharge :Vérifiez les caractéristiques des impulsions de foudre et des impulsions de commutation par rapport à l'application attendue.
5. Matériau du boîtier :Envisagez un composite de caoutchouc de silicone ou de porcelaine en fonction des exigences mécaniques et environnementales.
6. Environnement d'installation :Évaluez l’humidité, la pollution, l’altitude, la température et l’exposition extérieure.
7. Coordination avec les équipements :Assurez-vous que les caractéristiques de protection du parafoudre sont coordonnées avec les niveaux d'isolation de l'équipement en aval.

Pour les projets d'approvisionnement, il est également utile de confirmer les dessins techniques, les normes applicables, les exigences d'inspection, l'emballage, les conditions de livraison et les capacités de personnalisation avec lefabricant de matériel électriqueavant de passer une commande.

Comprendre les spécifications techniques

Les spécifications techniques fournissent les informations nécessaires pour adapter un parafoudre à un réseau moyenne tension particulier. La gamme de produits Huixing comprend des modèles YH5W couvrant différents niveaux de tension nominale, avec les paramètres MCOV et de courant d'impulsion correspondants.

La gamme complète de produits s'étend sur des niveaux de tension supplémentaires, notamment les modèles 36 kV, 39 kV, 42 kV, 45 kV, 48 kV, 51 kV, 54 kV, 60 kV, 66 kV et 69 kV. La configuration appropriée doit toujours être déterminée à partir des exigences réelles du système et des spécifications techniques.

Considérations relatives à l'installation et à la maintenance

Même un parafoudre techniquement performant nécessite une installation appropriée pour obtenir une protection efficace. La connexion entre le parafoudre, l'équipement protégé et le système de mise à la terre doit être conçue pour minimiser la longueur et l'impédance inutiles des câbles lors d'un événement transitoire rapide.

L'entretien de routine doit inclure une inspection visuelle et une vérification de l'état de l'installation. Une attention particulière devra être portée à :

• État du logement et signes de dommages mécaniques.
• Intégrité de la connexion et de la mise à la terre.
• Preuve de contamination ou d’exposition environnementale anormale.
• Signes de surchauffe ou d’activité de décharge anormale.
• Compatibilité entre le calibre du parafoudre et la tension réelle du système.

Pour les installations extérieures, les conditions environnementales doivent être prises en compte tout au long de la durée de vie du produit. Des procédures correctes d’installation, de mise à la terre, d’inspection et de remplacement sont des éléments essentiels d’une stratégie efficace de protection contre les surtensions.

Foire aux questions

Pour quels systèmes de tension les parafoudres moyenne tension sont-ils conçus ?

Huixing fournit des parafoudres moyenne tension pour les applications de distribution d'énergie de 10 à 35 kV, avec plusieurs configurations YH5W disponibles pour différentes exigences électriques.

Quelle est la fonction principale d'un parafoudre ?

Un parafoudre limite les surtensions transitoires provoquées par des événements tels que la foudre et les opérations de commutation. Il détourne l'énergie de surtension excessive via un chemin de décharge contrôlé pour aider à protéger les équipements électriques et l'isolation.

Pourquoi l'oxyde de zinc est-il utilisé dans les parafoudres modernes ?

L'oxyde de zinc a des caractéristiques tension-courant fortement non linéaires. Il peut maintenir une résistance relativement élevée pendant un fonctionnement normal tout en devenant hautement conducteur lors d'un événement de surtension, permettant ainsi une limitation rapide des surtensions sans recourir à un intervalle de série traditionnel.

Où installer un parafoudre moyenne tension ?

Les emplacements typiques comprennent les lignes de distribution aériennes, les bornes de transformateur, les appareillages de commutation, les sous-stations, les transitions câble-aérien et les équipements de distribution extérieurs. Le point d'installation final doit être déterminé en fonction de la conception de la protection du système.

Que doivent vérifier les acheteurs avant de commander ?

Les acheteurs doivent vérifier la tension du système, le MCOV, les exigences en matière de courant impulsionnel, la disposition de mise à la terre, le matériau du boîtier, les conditions environnementales, les normes techniques applicables, les dimensions d'installation, les exigences d'inspection et la documentation spécifique au projet.

Conclusion

Les parafoudres moyenne tension jouent un rôle important dans la protection des infrastructures de distribution de 10 à 35 kV contre les surtensions transitoires dues à la foudre et aux opérations de commutation. La technologie Gapless à l'oxyde de zinc, la sélection appropriée du MCOV, les matériaux de boîtier appropriés et une installation correcte peuvent fonctionner ensemble pour améliorer la protection des équipements et la fiabilité du réseau. Huixing propose plusieurs configurations de parafoudres pour les lignes de distribution, les sous-stations, les transformateurs, les appareillages de commutation, les connexions de câbles et les équipements électriques extérieurs. Si vous prévoyez un nouveau projet de distribution ou remplacez un équipement de protection contre les surtensions existant,Contactez-nouspour discuter de votre niveau de tension, de vos exigences techniques, de votre environnement d'application et de vos besoins d'approvisionnement personnalisés avec l'équipe Huixing.
