Huixingfournit des solutions d'équipement électrique pour les systèmes de transport et de distribution, y compris leDisjoncteur haute tensionconçu pour les sous-stations extérieures et les projets électriques à haute tension. Utilisant un disjoncteur à gaz SF₆ à réservoir mort avec une technologie d'extinction d'arc double, cet équipement permet de contrôler les circuits électriques, d'interrompre les défauts de court-circuit et de garantir un fonctionnement fiable du réseau. Comprendre ses principes de fonctionnement, ses spécifications techniques et ses critères de sélection permet aux services publics, aux entrepreneurs EPC et aux utilisateurs industriels de prendre des décisions d'achat éclairées.
Un disjoncteur haute tension est un dispositif de protection essentiel dans les systèmes électriques modernes. Il commute les circuits pendant le fonctionnement normal et interrompt les courants de défaut lorsque des conditions électriques anormales se produisent. La gamme de disjoncteurs haute tension à gaz SF₆ à réservoir mort de Huixing couvre des niveaux de tension nominale de 40,5 kV à 245 kV, avec des options de courant de coupure de court-circuit nominal allant de 25 kA à 63 kA. Sa conception à double extinction d'arc combine les principes d'auto-énergie et de type puffer pour prendre en charge une interruption fiable dans différentes conditions de défaut. Ce guide explique le mécanisme de fonctionnement, les principaux avantages, les applications, les paramètres techniques, les considérations de sélection et les pratiques de maintenance que les ingénieurs électriciens et les acheteurs de projets doivent comprendre avant de choisir un disjoncteur.
Un disjoncteur haute tension est un dispositif de commutation et de protection conçu pour établir, transporter et interrompre le courant électrique dans les systèmes électriques à haute tension. Contrairement à un interrupteur classique, il doit être capable d'interrompre les courants de défaut qui peuvent atteindre des niveaux extrêmement élevés lors de courts-circuits.
Lorsqu'un défaut survient, le système de protection détecte des conditions électriques anormales et envoie une commande de déclenchement au disjoncteur. Son mécanisme de commande sépare les contacts et le système d'extinction de l'arc éteint l'arc électrique formé lors de l'interruption. Ce processus isole le circuit concerné et permet de limiter les dommages aux transformateurs, aux lignes de transmission, aux jeux de barres et aux autres équipements connectés.

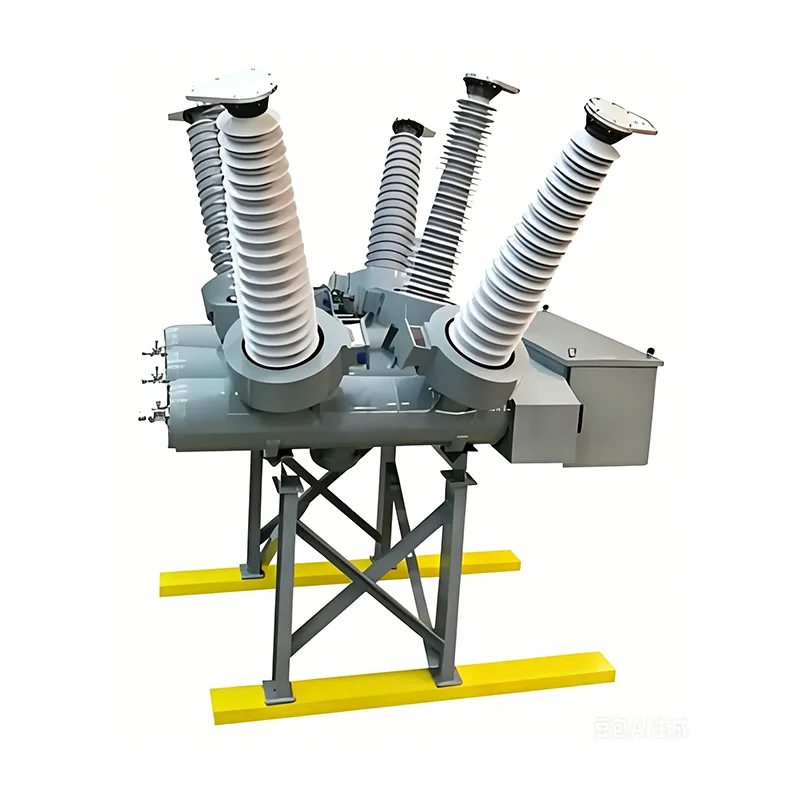

La solution proposée par Huixing utilise undisjoncteur de gaz SF₆ à réservoir mort. Dans une conception à réservoir mort, l'ensemble interrupteur est logé dans un boîtier métallique mis à la terre. Le gaz SF₆ sert de milieu isolant et d'extinction d'arc dans la conception de produit spécifiée.
Pour les services publics d’électricité et les projets d’ingénierie industrielle, la sélection du disjoncteur approprié est essentielle pour obtenir une protection fiable contre les pannes, une flexibilité opérationnelle et des performances coordonnées du système électrique.
Apprenez-en davantage sur le disjoncteur haute tension de Huixing et ses configurations techniques disponibles.
Le processus de fonctionnement combine des signaux de protection électrique, un système d'entraînement mécanique et un mécanisme d'extinction d'arc. Chaque pièce doit répondre correctement pour garantir que le disjoncteur coupe le courant en toute sécurité.
En fonctionnement normal, les contacts du disjoncteur restent fermés, permettant au courant de circuler dans le circuit. L'équipement doit transporter son courant nominal spécifié sans dépasser les limites d'échauffement et de fonctionnement applicables.
Les relais de protection surveillent les paramètres électriques tels que le courant et la tension. Lorsqu'un court-circuit ou une autre condition anormale répond aux critères de protection configurés, le relais envoie un signal de déclenchement au mécanisme de commande du disjoncteur.
Après avoir reçu l'ordre de déclenchement, la commande sépare les contacts. Un arc électrique se forme entre eux car le courant continue à travers le milieu ionisé pendant une courte période. L'interrupteur du disjoncteur doit contrôler et éteindre efficacement cet arc.
Le produit de Huixing utilise une double approche d'extinction d'arc combinant les principes d'auto-énergie et de type puffer. Dans des conditions de courant de court-circuit plus élevées, la chaleur générée par l'arc contribue à dilater le gaz SF₆ et à créer un flux de gaz à grande vitesse. Dans des conditions de courant de défaut plus faibles, la compression mécanique génère un jet de gaz directionnel pour refroidir la région de l'arc.
Une fois l'arc éteint, l'espace entre les contacts doit retrouver une rigidité diélectrique suffisante pour résister à la tension transitoire de rétablissement. Cela aide à empêcher l’arc de se rallumer et permet une isolation réussie des défauts.
Pour les projets de transmission et de transformation en extérieur, les performances des disjoncteurs affectent la sécurité du système, la planification de la maintenance et les coûts d'exploitation à long terme. Les principaux avantages d'un disjoncteur SF₆ à réservoir mort correctement spécifié sont les suivants.
Ces avantages dépendent d’une ingénierie, d’une installation, d’une mise en service et d’une maintenance correctes. Un disjoncteur doit toujours être sélectionné en fonction de l'étude de réseau réelle et des normes de projet applicables plutôt que des seules descriptions générales du produit.
Les disjoncteurs haute tension sont utilisés partout où les réseaux électriques nécessitent une commutation contrôlée et une interruption fiable des courants de défaut. Les modèles SF₆ à réservoir mort de Huixing sont principalement destinés aux sous-stations extérieures et aux projets de transmission et de transformation d'énergie.
Les sous-stations utilisent des disjoncteurs pour contrôler les alimentations entrantes et sortantes, les circuits de transformateur et les sections de jeux de barres. Ils aident à isoler les défauts tout en permettant aux parties non affectées du réseau de rester en service lorsque le système de protection et de commutation le permet.
Les grandes installations industrielles et les parcs industriels peuvent nécessiter des connexions haute tension pour prendre en charge les équipements de production, les gros moteurs et les transformateurs de distribution. Des disjoncteurs correctement dimensionnés fournissent une couche de protection importante pour ces installations électriques.
Les projets d'énergie solaire et éolienne nécessitent des équipements de commutation et de protection entre les installations de production, les systèmes de capteurs, les transformateurs et le point de connexion au réseau. La sélection du disjoncteur doit tenir compte du niveau de tension du projet, de la contribution du courant de défaut, de la coordination de la protection et des conditions de fonctionnement.
À mesure que les services publics agrandissent les sous-stations ou remplacent les équipements vieillissants, les nouveaux disjoncteurs doivent être compatibles avec les caractéristiques électriques, la disposition physique, les circuits de commande et le système de protection du réseau existant.
Pour chaque application, les ingénieurs doivent vérifier si le modèle sélectionné satisfait au niveau de défaut du projet, aux exigences d'isolation, aux fonctions de commutation et aux conditions environnementales.
Les ingénieurs électriciens doivent évaluer une tension supérieure à la tension nominale lorsqu'ils comparent des disjoncteurs haute tension. Le pouvoir de coupure, le courant continu, les niveaux de tenue d'isolation, les durées de fonctionnement, l'endurance mécanique et les exigences de contrôle influencent tous l'adéquation.
| Paramètre technique | Informations sur le produit Huixing | Pourquoi c'est important |
|---|---|---|
| Plage de tension nominale | 40,5 à 245 kV | Doit correspondre à la classe de tension du système et aux exigences de coordination de l’isolation. |
| Plage de courant nominal | 1 600 à 4 000 A, selon le modèle | Détermine la capacité de transport de courant continu spécifiée. |
| Courant assigné de coupure en court-circuit | 25 à 63 kA, selon le modèle | Doit être suffisant pour le courant de court-circuit présumé au point d'installation. |
| Fréquence nominale | 50/60 Hz | Doit correspondre à la fréquence du système électrique. |
| Tension de tenue à fréquence industrielle | Dépend du modèle ; les valeurs publiées incluent 140 kV et des niveaux supérieurs | Prend en charge l’évaluation des performances d’isolation dans des conditions de test spécifiées. |
| Tension de tenue aux chocs de foudre | Dépend du modèle ; les valeurs publiées vont de 325 kV à 1 050 kV | Indique la capacité spécifiée du système d'isolation à résister aux surtensions impulsionnelles. |
| Endurance mécanique | 6 000 cycles de manœuvres répertoriés | Aide à évaluer la durée de vie mécanique dans les conditions de test définies. |
| Heure d'ouverture | 30 ms ou moins, tel que publié | Affecte les performances de protection et de commutation au cours de la séquence d’interruption complète. |
| Temps de pause | 60 ms ou moins, tel que publié | Indique le temps nécessaire pour interrompre le courant dans les conditions spécifiées. |
| Normes applicables | GB/T 1984 et IEC 62271-100 sont répertoriés | Fournit une base pour examiner les tests de produits et les exigences de conformité. |
Remarque de sélection importante :Les valeurs ci-dessus résument la page du produit et ne constituent pas un calendrier complet d'évaluation modèle par modèle. Les valeurs nominales individuelles varient selon la classe de tension et la configuration. Les acheteurs doivent demander la dernière fiche technique et confirmer chaque valeur requise pour le modèle exact avant d'approuver un achat.
Le choix d'un disjoncteur haute tension nécessite une coordination entre l'équipe de conception électrique, le fournisseur d'équipement, l'entrepreneur du projet et le service public d'exploitation. La liste de contrôle suivante constitue un point de départ pratique.
Huixing propose des configurations de produits pour différentes exigences de tension et de courant, avec une personnalisation disponible pour certaines conditions de projet. Les ingénieurs doivent soumettre les spécifications du réseau et les exigences du projet pour garantir que le disjoncteur proposé correspond à l'application réelle.
Même un disjoncteur bien conçu nécessite un programme d'inspection et de maintenance approprié. La fréquence et l'étendue de la maintenance doivent suivre les instructions du fabricant, les réglementations applicables, l'historique d'exploitation et l'évaluation des risques du site.
Les activités de maintenance importantes peuvent inclure :
Le SF₆ est un puissant gaz à effet de serre. La manipulation du gaz, la prévention des fuites, la récupération et l'élimination doivent respecter les réglementations environnementales applicables et les procédures du fabricant. Toute maintenance impliquant un équipement haute tension ou du gaz sous pression doit être effectuée par du personnel qualifié en utilisant des procédures de sécurité approuvées.
Une stratégie de maintenance proactive permet d'identifier les problèmes émergents avant qu'ils n'affectent la disponibilité des équipements et prend en charge une planification du cycle de vie plus prévisible.
Sa fonction principale est de commuter les circuits électriques et d'interrompre les courants de défaut lorsque le système de protection l'exige. Il permet d'isoler les défauts et de protéger les équipements connectés des conséquences de conditions électriques anormales.
Huixing répertorie les options de tension nominale de 40,5 kV à 245 kV pour sa gamme de disjoncteurs à gaz SF₆ à réservoir mort. Les valeurs exactes et les paramètres techniques associés dépendent du modèle sélectionné.
Le SF₆ possède de fortes propriétés diélectriques et d'extinction d'arc, ce qui le rend adapté à certaines conceptions d'interruption haute tension. Puisqu’il s’agit également d’un puissant gaz à effet de serre, une étanchéité efficace, une surveillance des fuites, une récupération et une manipulation responsable sont importantes.
Le courant nominal fait référence au courant que le disjoncteur est conçu pour transporter en continu dans des conditions spécifiées. Le courant nominal de coupure en court-circuit fait référence au niveau de courant de défaut qu'il est conçu pour interrompre dans des conditions de test définies. Les deux notations doivent répondre aux exigences du système.
Utilisez le courant de court-circuit présumé calculé pour le point d'installation, puis vérifiez la valeur nominale requise et les conditions du système applicables avec l'équipe de conception électrique. Le pouvoir de coupure choisi doit être adapté au niveau de défaut du réseau et aux fonctions de commutation spécifiées.
Huixing indique qu'une production personnalisée est disponible pour certaines exigences techniques, notamment des paramètres électriques spéciaux et des conditions environnementales difficiles. Fournissez la tension, le courant, le pouvoir de coupure, les conditions du site et la documentation du projet requis pour confirmer la faisabilité.
La page produit de Huixing répertorie GB/T 1984 et IEC 62271-100. Les acheteurs doivent confirmer l'édition applicable, la documentation d'essai de type requise, les réglementations locales et toute norme supplémentaire spécifique au projet avant de passer une commande.
Un disjoncteur haute tension est un composant essentiel des systèmes de transport et de distribution d'énergie, prenant en charge les opérations de commutation normales et l'interruption rapide des pannes. Lors de la sélection de l'équipement, les ingénieurs doivent évaluer la tension nominale, le courant continu, le pouvoir de coupure en court-circuit, les niveaux de tenue d'isolation, les performances de fonctionnement, les conditions environnementales et les exigences de maintenance en tant qu'ensemble intégré de critères. La gamme de disjoncteurs à gaz SF₆ à réservoir mort de Huixing, couvrant les classes de tension de 40,5 à 245 kV et intégrant une technologie de double extinction d'arc, offre des options pour les sous-stations extérieures, les systèmes électriques industriels, les connexions d'énergies renouvelables et les projets de réseaux de transmission. Pour identifier la configuration appropriée pour votre application, explorez les solutions de disjoncteurs haute tension de Huixing etContactez-nouspour discuter de vos spécifications techniques, demander une documentation spécifique au modèle et obtenir un devis adapté à votre projet électrique.
