Huixingfournitsolutions d'isolateurs haute tensionconçu pour une isolation électrique fiable et un support mécanique dans les systèmes de transmission et de distribution. Avec des applications de tension couvrant 45 kV à 220 kV pour sa gamme de produits phares, ces isolateurs aident à protéger les lignes aériennes, les sous-stations, les installations d'énergie renouvelable et les réseaux électriques industriels contre les contraintes électriques et environnementales.
Un isolateur haute tension est un composant essentiel de l’infrastructure électrique moderne. Il sépare les conducteurs sous tension des structures mises à la terre, prend en charge les équipements électriques et aide à prévenir les courants de fuite et les contournements. Pour choisir le bon isolant, il ne suffit pas de correspondre à une tension nominale : les ingénieurs doivent également évaluer le matériau d'isolation, la ligne de fuite, la résistance mécanique, le degré de pollution, la température, les dimensions de montage et les normes applicables. Ce guide explique les principaux types, applications, critères de sélection et considérations de maintenance pour les systèmes d'isolation haute tension, aidant ainsi les développeurs de projets et les équipes d'approvisionnement à prendre des décisions plus éclairées.
Un isolant haute tension est un composant électrique qui empêche la circulation de courant indésirable entre les conducteurs sous tension et les structures mises à la terre tout en fournissant le support mécanique requis par l'installation. Il est couramment utilisé sur les pylônes de transmission, les jeux de barres de sous-stations, les sectionneurs, les disjoncteurs et autres équipements haute tension.
Dans un réseau électrique, une défaillance de l'isolation peut entraîner un contournement, des dommages aux équipements, des pannes imprévues et des risques pour la sécurité. Un isolant correctement spécifié aide à maintenir les dégagements électriques et à résister à la tension de fonctionnement, aux surtensions de commutation, aux impulsions de foudre et aux charges mécaniques.
La gamme de produits phares de Huixing couvre les applications de 45 kV à 220 kV et offre plusieurs options de matériaux isolants. Sa sélection d'équipements haute tension est destinée au transport d'électricité, aux sous-stations, aux projets d'énergies renouvelables et aux systèmes de distribution industrielle.
Pour la planification du projet, il est important de distinguer la tension du système de la tension nominale maximale de l'équipement et du niveau d'isolation requis. Ces valeurs sont liées mais ne sont pas interchangeables. La spécification finale doit suivre la conception électrique du projet et les exigences des services publics applicables.
Les matériaux isolants influencent les performances électriques, le comportement mécanique, la résistance à l’environnement, le poids et les exigences de maintenance. Trois options largement utilisées sont la porcelaine, le verre et le composite de caoutchouc de silicone.

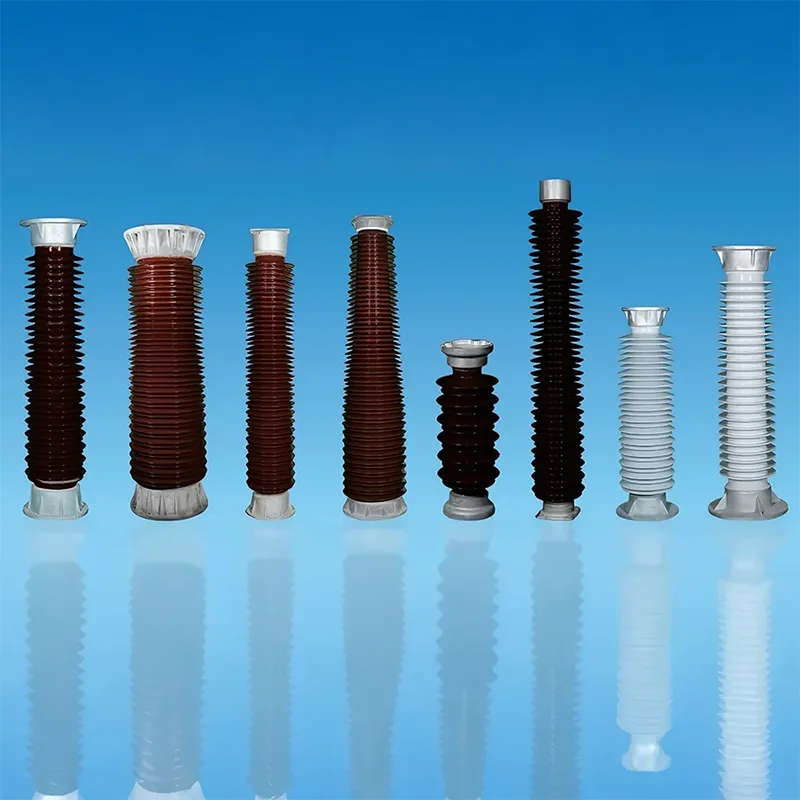

La porcelaine offre des performances d’isolation électrique, une rigidité et une résistance établies à de nombreuses conditions de fonctionnement extérieures. Les isolateurs de poteaux en porcelaine sont couramment utilisés pour soutenir les jeux de barres et les équipements électriques dans les sous-stations. Leur adéquation dépend de la puissance électrique spécifiée, de la charge mécanique, de la conception de la surface et de l'environnement d'installation.
Le verre est largement utilisé dans les applications de transmission aérienne. Ses propriétés électriques et ses caractéristiques de surface le rendent adapté à des conceptions spécifiques de suspension et d'isolation de lignes. Les ingénieurs doivent vérifier l'évaluation mécanique de l'isolant en verre sélectionné, ses performances en matière de pollution et sa compatibilité avec le matériel de la ligne.
Les conceptions composites combinent généralement un noyau porteur avec un boîtier en polymère isolant. Le caoutchouc de silicone peut fournir des caractéristiques de surface hydrophobes utiles et un poids relativement faible. Ces propriétés peuvent être avantageuses dans les zones côtières, les environnements industriels pollués et les installations où le poids de manutention est important.
Aucun matériau n’est universellement le meilleur. La sélection doit tenir compte de l'application, de l'exposition environnementale, des exigences électriques, de la charge mécanique, des conditions de service attendues et de la documentation technique vérifiée du fabricant.
Les isolateurs séparent les conducteurs sous tension des pylônes de transmission mis à la terre tout en supportant les charges causées par le poids des conducteurs, le vent et l'accumulation potentielle de glace. Les dispositions de suspension et de contrainte sont sélectionnées en fonction de la configuration de la ligne, de la tension du conducteur et de la conception structurelle.
Les sous-stations utilisent des isolateurs de poteaux pour soutenir les jeux de barres et maintenir des dégagements autour des sectionneurs, des disjoncteurs et d'autres équipements électriques. La résistance mécanique requise et la configuration de montage dépendent de la disposition de l'équipement et des charges de fonctionnement.
Les installations d'énergie renouvelable nécessitent une isolation fiable au niveau des connexions des transformateurs, des jeux de barres haute tension et des points d'interconnexion du réseau. Le choix de l'isolant doit tenir compte de la conception électrique, de l'exposition extérieure et des conditions environnementales du site.
Les usines de fabrication, les opérations minières, les installations chimiques et autres grands sites industriels peuvent exploiter des réseaux de distribution haute tension dédiés. Une isolation appropriée aide à maintenir une séparation sûre entre les composants sous tension et les structures de support mises à la terre, en particulier là où de la poussière, de l'humidité ou des contaminants corrosifs sont présents.
Explorez la page produit des isolateurs haute tension de Huixing pour obtenir des informations sur le produit et les spécifications disponibles.
Ces avantages dépendent de spécifications correctes, de la qualité de fabrication, des pratiques d'installation et des conditions de fonctionnement. Aucun isolant ne peut éliminer tous les risques de panne électrique. La protection du système et l’inspection de routine restent donc essentielles.
Avant de commander, les ingénieurs doivent comparer la puissance électrique avec la résistance mécanique, la distance dans l'air, la hauteur totale, les dimensions de montage et le poids requis. Les informations sur les produits de Huixing comprennent un tableau de spécifications des poteaux isolants en porcelaine avec des modèles pour plusieurs classes de tension, y compris les applications système 110 kV et 220 kV.
| Paramètre | Exemple ou référence | Pourquoi c'est important |
|---|---|---|
| Classe de tension | Spécifique au projet ; les exemples incluent 110kV et 220kV | Établit l’application électrique requise et la coordination de l’isolation. |
| Matériau isolant | Composite de porcelaine, de verre ou de caoutchouc de silicone | Affecte la conception mécanique, l’adéquation environnementale et les considérations de maintenance. |
| Résistance en porte-à-faux | Dépend du modèle ; exprimé en kN | Indique la capacité de charge de flexion spécifiée d'un isolateur de poteau. |
| Résistance à la torsion | Dépend du modèle ; exprimé en kN·m | Aide à établir l'adéquation lorsque les charges de torsion sont pertinentes. |
| Distance d'isolement | Dépend du modèle ; exprimé en mm | Prend en charge les performances d’isolation de surface requises en cas d’exposition à la pollution et à l’humidité. |
| Hauteur hors tout | Dépend du modèle ; exprimé en mm | Détermine le dégagement d’installation et la disposition de l’équipement. |
| Cotes de montage | Configurations spécifiées des trous de montage supérieur et inférieur | Assure la compatibilité avec les structures de support et le matériel de connexion. |
| Poids | Dépend du modèle ; exprimé en kg | Influence la planification du transport, du levage et de l’installation. |
Par exemple, le tableau des poteaux isolants en porcelaine publié par Huixing répertorie le modèle C6-550-3150 pour une tension de système de 110 kV, avec une résistance en porte-à-faux de 6 kN, une résistance à la torsion de 4 kN·m, une ligne de fuite nominale de 3 150 mm et une hauteur totale de 1 220 mm. Le poids indiqué est de 57 kg. Ces valeurs s'appliquent à ce modèle spécifique et ne doivent pas être généralisées à d'autres isolateurs.
Pour les applications à haute tension, le même tableau de produits comprend également des modèles de systèmes 220 kV avec différentes caractéristiques mécaniques, dimensions et poids. Confirmez toujours le dessin actuel et la fiche technique avant l'achat, car le modèle sélectionné et les exigences du projet déterminent la configuration finale.
Une décision d'achat fiable commence par les exigences techniques du projet plutôt que par le seul prix. Utilisez la liste de contrôle suivante pour comparer les produits appropriés.
Lorsque vous demandez un devis, indiquez la classe de tension, le type d'installation, les conditions environnementales, les caractéristiques mécaniques requises, la quantité, les normes applicables et la destination de livraison. Ces informations aident le fournisseur à identifier un modèle approprié et réduisent le risque de non-concordance des spécifications.
Même un isolant correctement sélectionné peut ne pas fonctionner correctement s'il est endommagé pendant le transport ou mal installé. Un processus d’inspection et d’installation discipliné permet de préserver les performances électriques et mécaniques prévues.
La fréquence des inspections doit refléter la politique de maintenance du service public, l'état de l'équipement, la gravité de l'environnement et l'historique d'exploitation. Les installations côtières ou très polluantes peuvent nécessiter des dispositions d'inspection et de nettoyage différentes de celles des environnements plus propres. Les décisions de maintenance doivent être basées sur les exigences documentées du site plutôt que sur un calendrier universel.
Son objectif principal est d'isoler électriquement les conducteurs ou composants sous tension des structures mises à la terre tout en fournissant le support mécanique requis par l'installation. Il aide à prévenir les courants de fuite et les contournements lorsqu'il est correctement sélectionné et installé.
Les matériaux composites en porcelaine, en verre et en caoutchouc de silicone sont des options courantes. Le meilleur choix dépend des exigences de tension, des charges mécaniques, des niveaux de pollution, de l'exposition aux intempéries, de la conception du montage et des considérations de maintenance.
Huixing décrit sa gamme d'isolateurs haute tension comme couvrant les applications de 45 kV à 220 kV. Son tableau d'isolateurs de poteaux en porcelaine publié répertorie également des modèles sélectionnés pour d'autres classes de tension du système. Les acheteurs doivent confirmer le modèle exact et la note requis pour leur projet.
La distance d'isolement doit être déterminée à partir des exigences de coordination de l'isolation applicables, de la gravité de la pollution, des conditions environnementales et des normes pertinentes. Il ne doit pas être sélectionné uniquement en faisant correspondre la tension nominale du système.
Demandez la fiche technique, les dessins dimensionnels approuvés, les rapports d'essais applicables, la documentation d'inspection, les instructions d'installation et la confirmation des normes requises. La documentation spécifique au projet permet de vérifier que le produit sélectionné correspond à la conception technique.
Oui, à condition que la conception sélectionnée soit adaptée à la pollution, aux brouillards salins, à l'humidité, à la température et à l'exposition aux produits chimiques du site. Le choix des matériaux, la ligne de fuite, la planification de la maintenance et la vérification spécifique au projet sont importants pour ces environnements.
Un isolateur haute tension est un élément essentiel d’une infrastructure électrique sûre et fiable. Ses performances dépendent de la combinaison correcte des caractéristiques électriques, de la résistance mécanique, de la ligne de fuite, du choix des matériaux, de l'adéquation environnementale et de la qualité de l'installation. Un examen technique approfondi avant l’achat peut réduire les problèmes de compatibilité, améliorer la planification de la maintenance et garantir la fiabilité du réseau à long terme.
Huixing propose des solutions d'isolation haute tension pour les lignes de transmission, les sous-stations, les installations d'énergie renouvelable et les systèmes électriques industriels. Si vous recherchez un isolant pour une nouvelle installation, une mise à niveau du réseau ou le remplacement d'un équipement, consultez les spécifications du produit etContactez-nousavec votre classe de tension, vos exigences mécaniques, votre environnement d'exploitation et la quantité du projet. L'équipe de Huixing peut vous aider à identifier une configuration appropriée et vous fournir les informations techniques nécessaires à l'évaluation de votre approvisionnement.
