Sectionneur haute tension

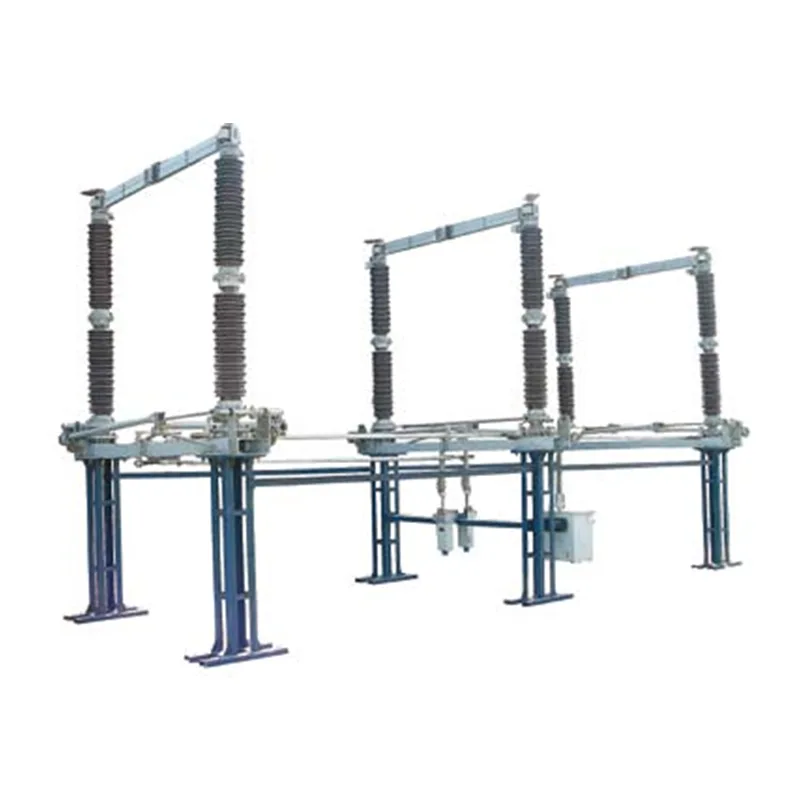

Le sectionneur haute tension série GW4, couvrant toute la plage de tension de 40,5 kV à 252 kV, est un composant de sécurité essentiel pour les systèmes électriques. Conçu avec une structure rotative horizontale à double colonne, il est spécialement conçu pour remplir les fonctions essentielles d'isolation de tension, d'assurance de sécurité de maintenance et de commutation de circuits auxiliaires dans les applications haute tension.

Scénarios d'application de base

Ce sectionneur haute tension est déployé sur les segments clés de l'énergie haute tension, répondant précisément à diverses exigences opérationnelles :

1. Circuits centraux de production d’électricité et de sous-station

Largement installé dans les centrales thermiques, hydroélectriques et d'énergies renouvelables, ainsi que dans les sous-stations de tous niveaux de tension, le dispositif agit comme une barrière de sécurité pour les jeux de barres, les disjoncteurs, les transformateurs et autres équipements critiques. Il crée un point de rupture clair et visible dans les circuits hors tension, garantissant une séparation électrique complète entre le personnel de maintenance et les lignes haute tension sous tension afin d'éviter les accidents provoqués par la commutation en charge. Pour les applications à très haute tension (EHV), les modèles 126 kV, 145 kV et 252 kV sont utilisés pour la sectionnement des jeux de barres et la protection double face des disjoncteurs, tandis que le modèle 72,5 kV est optimisé pour la commutation de lignes dans les sous-stations régionales.

2. Lignes de transport et de distribution et installations d'énergie renouvelable

Dans les lignes de transmission haute tension longue distance, le dispositif gère l'isolation de maintenance des lignes et la commutation des transformateurs de tension et des parafoudres, avec des performances optimisées pour interrompre le courant à vide des lignes aériennes dans un rayon de 10 km. Pour les sites éoliens, photovoltaïques et autres énergies renouvelables, les modèles 40,5 kV et 72,5 kV prennent en charge l'isolation côté CC et la protection du boîtier de combinaison, avec une conception anticorrosion améliorée pour résister aux environnements extérieurs difficiles. Le modèle 252 kV répond aux exigences de connexion au réseau THT des bases d'énergies renouvelables à grande échelle, permettant une reconfiguration du système hors tension.

3. Systèmes haute tension industriels et spéciaux

Dans les systèmes de distribution haute tension d'installations industrielles à grande échelle telles que les usines métallurgiques et chimiques, le dispositif assure l'isolation de maintenance et la commutation de circuits pour les équipements haute tension d'atelier, avec une résistance à la pollution et aux vibrations adaptée aux environnements industriels complexes. Il peut être équipé de sectionneurs de terre sur demande ; dans les systèmes à haute tension spéciaux, notamment l'alimentation électrique de traction ferroviaire et le transport ferroviaire urbain, un dispositif de verrouillage mécanique assure la séquence de fonctionnement correcte entre le sectionneur de terre et le sectionneur principal, dissipe la charge résiduelle de l'équipement et maximise la sécurité opérationnelle.

4. Environnement extrême et scénarios de configuration personnalisés

L'appareil fonctionne de manière fiable à des températures extrêmes allant de -40°C à +40°C, résiste à des vents forts de 34 m/s et à une couche de glace de 10 mm, et s'adapte aux zones de haute altitude jusqu'à 4 000 m au-dessus du niveau de la mer et aux zones de forte pollution. Dans les systèmes à double jeu de barres, il prend en charge la commutation hors tension des lignes d'exploitation afin d'optimiser la structure d'exploitation du réseau. Certains modèles sont équipés d'anneaux de gradation et de couvercles de blindage pour améliorer la répartition du champ électrique et réduire les interférences radio, ce qui les rend adaptés aux circuits haute tension prenant en charge les instruments de précision.

Avantages principaux

S'appuyant sur une optimisation structurelle et des mises à niveau de matériaux de pointe, la série GW4 offre six avantages fondamentaux qui améliorent considérablement la fiabilité, la sécurité et l'efficacité opérationnelle des systèmes électriques haute tension.

1. Isolation de sécurité de pointe, conforme aux normes mondiales

En tant que sectionneur haute tension à double colonne, sa conception à simple coupure et son mécanisme de rotation horizontale forment un espace d'isolation stable après ouverture. Le verrouillage mécanique entre le sectionneur de terre et le sectionneur principal impose des séquences de fonctionnement obligatoires, éliminant ainsi les risques structurels de mauvais fonctionnement. Les contacts adoptent un processus de pliage de plaque de cuivre, avec une course de friction courte et une faible force de fonctionnement. Les pièces en acier exposées sont traitées par galvanisation à chaud, maintenant un point de rupture clair après un service extérieur à long terme, répondant pleinement aux exigences fondamentales d'isolation fiable et de fonctionnement sans arc, et conformes aux normes internationales CEI 62271-102.

2. Conductivité supérieure et stabilité thermique pour un fonctionnement ininterrompu

La tige conductrice est constituée de profilés en alliage d'aluminium à haute résistance, légers et dotés d'une grande zone de dissipation thermique. Combiné à une structure de connexion flexible en fil de cuivre tressé, il assure un contact étroit entre le siège de sortie et la tige conductrice, réduisant considérablement la résistance du circuit principal et évitant la surchauffe pendant le fonctionnement. Les pièces de contact utilisent des ressorts en acier inoxydable à pression externe, avec des valeurs de force stables et une résistance à la rouille, empêchant le shuntage du ressort d'affecter la conductivité. Il prend en charge en toute sécurité des courants nominaux de 1 250 A à 6 300 A sur toute la plage de tension, garantissant ainsi une transmission de courant fiable à long terme.

3. Excellente résistance à la corrosion pour un service extérieur à long terme

Optimisées pour les applications extérieures, les pièces de transmission de l'appareil adoptent des connecteurs résistants à la corrosion tels que des broches en acier inoxydable et des bagues composites, tous les composants métalliques étant soumis à un traitement de galvanisation à chaud pour résister efficacement à l'érosion causée par la pluie, la neige, le brouillard salin et la poussière industrielle. La structure améliorée du trou d'arbre correspondant en cuivre-cuivre ou en acier inoxydable-cuivre résout complètement le problème de grippage courant des équipements extérieurs à haute tension. Avec une durée de vie mécanique de plus de 3 000 opérations, il permet un fonctionnement à long terme sans entretien, réduisant considérablement les coûts d'exploitation et de maintenance (O&M).

4. Conception modulaire compacte pour une installation flexible

La conception modulaire offre une stabilité structurelle élevée, avec des sectionneurs de terre qui peuvent être installés de chaque côté de la base, prenant en charge les configurations à simple ou double mise à la terre pour répondre à diverses exigences de protection. Sa conception de trou de montage standardisée simplifie la construction sur site, et le terminal peut pivoter librement à 90° pour une connexion flexible et pratique du jeu de barres. Il s'adapte de manière flexible aux configurations de sous-stations centralisées et aux installations de lignes extérieures décentralisées.

5. Capacité de résistance améliorée pour des conditions de fonctionnement difficiles

L'appareil a un courant de tenue de courte durée nominal de 31,5 kA à 63 kA et un courant de tenue de crête nominal de 80 kA à 160 kA, résistant aux chocs de court-circuit extrêmes dans les circuits haute tension. L'isolateur a une ligne de fuite spécifique maximale de 31 mm/kV, répondant aux exigences de degré de pollution de classe IV et maintenant d'excellentes performances d'isolation dans les zones fortement polluées. Il présente également une résistance aux tremblements de terre (accélération horizontale de 0,25 g) et une forte résistance au vent, garantissant une fonction d'isolation intacte et une intégrité structurelle dans des conditions météorologiques extrêmes, offrant ainsi une protection de sécurité par tous les temps.

6. Maintenance simplifiée et coûts du cycle de vie contrôlables

Les contacts et la tige conductrice adoptent un assemblage modulaire pour un démontage et un remplacement faciles ; le boîtier de roulement est équipé d'une structure étanche et d'un trou d'injection d'huile, permettant un entretien de routine sans outils complexes. Par rapport aux sectionneurs haute tension traditionnels, sa structure de contact auto-alimentée assure une pression de contact constante pendant le fonctionnement, éliminant ainsi le besoin d'ajustements fréquents. Combiné au concept de conception sans entretien, il réduit considérablement la fréquence de maintenance, réduit la charge de travail d'exploitation et de maintenance et améliore la stabilité de fonctionnement continu des systèmes de distribution haute tension.

Pour les opérateurs de systèmes électriques et les utilisateurs industriels, la série GW4 minimise les coûts du cycle de vie tout en maximisant la sécurité et la fiabilité de l'alimentation haute tension. Entièrement conforme aux normes internationales CEI et éprouvée dans divers environnements d'exploitation, la série GW4 est un choix de confiance pour les projets d'infrastructure haute tension critiques dans le monde entier.
