Câbles aériens isolés

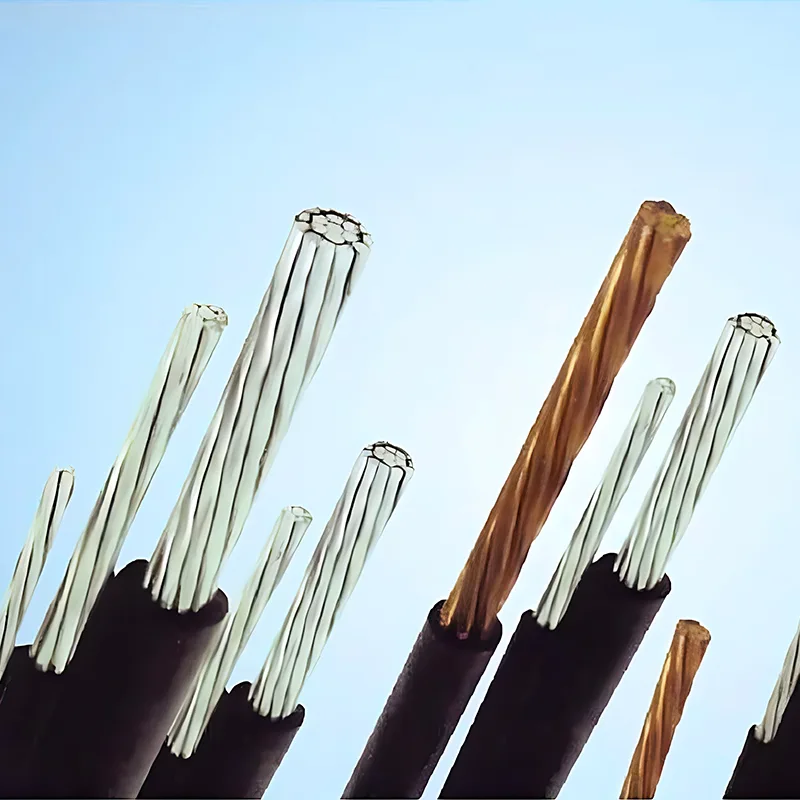

Les câbles aériens isolés sont des produits de transmission d'énergie basse tension haut de gamme fabriqués en totale conformité avec la norme nationale GB/T 12527-2008 (câbles aériens isolés pour des tensions nominales allant jusqu'à 1 kV inclus). Ils sont conçus pour les systèmes de distribution d'énergie aériens avec une tension nominale CA jusqu'à 1 kV. Ces câbles utilisent des conducteurs en cuivre, en aluminium ou en alliage d'aluminium, ainsi que trois matériaux isolants résistants aux intempéries : PVC, PE et XLPE. Ils fournissent des solutions d'alimentation électrique flexibles et sûres pour répondre aux diverses exigences de transmission aérienne extérieure. En tant qu'alternative rentable aux conducteurs nus conventionnels, ils sont devenus le choix courant pour moderniser les réseaux de distribution d'électricité urbains et ruraux.

Champ d'application principal et paramètres techniques

Spécialement développés pour le transport d'énergie aérienne basse tension à 1 kV et moins, les câbles aériens isolés répondent aux besoins quotidiens d'alimentation électrique des réseaux de distribution urbains, des rénovations de réseaux ruraux et des parcs industriels. Les principales spécifications d’exploitation et d’installation sont les suivantes :

Tension nominale :

Convient à la transmission d'énergie aérienne basse tension de 1 kV et moins, répondant aux exigences de distribution pour les applications résidentielles, commerciales et industrielles légères.

Température de fonctionnement à long terme :

Câbles isolés PVC et PE : Température maximale du conducteur à long terme de 70 °C

Câbles isolés XLPE : température maximale du conducteur à long terme de 90 °C, adaptés aux conditions de charge élevée

Température d'installation minimale : -20 °C, permettant une construction hivernale et un fonctionnement fiable à long terme dans les régions froides

Rayon de courbure : Pour les câbles d'un diamètre extérieur D < 25 mm, le rayon de courbure minimum ne doit pas être inférieur à 4D ; pour D ≥ 25 mm, le rayon de courbure minimum ne doit pas être inférieur à 6D, facilitant ainsi une installation facile dans divers environnements

Avantages principaux

Les câbles aériens isolés offrent cinq avantages distincts qui en font la solution privilégiée pour les systèmes de distribution aérienne basse tension modernes :

Large application et forte polyvalence

Disponibles avec trois types de conducteurs et trois matériaux d'isolation, les câbles peuvent être sélectionnés de manière flexible en fonction de la charge de ligne et des conditions environnementales, satisfaisant ainsi pleinement les projets de transmission aérienne dans les villes, les zones rurales, les parcs industriels et d'autres scénarios.

Résistance exceptionnelle aux intempéries et longue durée de vie

Construits avec une isolation résistante aux intempéries, les câbles résistent à la lumière directe du soleil, à l'érosion due à la pluie et aux variations de température. La couche d'isolation externe protège le conducteur de la corrosion, prolongeant considérablement la durée de vie et améliorant la stabilité opérationnelle des lignes aériennes par rapport aux fils nus traditionnels.

Sécurité et fiabilité améliorées

La couche isolante empêche efficacement les courts-circuits et réduit les risques de choc électrique, ce qui la rend particulièrement adaptée aux zones densément peuplées, aux zones forestières et aux zones minières soumises à des exigences de sécurité strictes. Il minimise également les défaillances de ligne causées par les branches d'arbres, les oiseaux et autres interférences externes.

Installation facile et faible entretien

Le rayon de courbure standardisé simplifie la construction sur site. La grande adaptabilité de la température réduit les restrictions saisonnières et diminue les coûts globaux de maintenance tout au long de la durée de vie.

Classification optimisée des performances et rentabilité

Classés par matériau d'isolation avec différentes températures nominales à long terme (70°C / 90°C), les câbles permettent aux clients de sélectionner le bon type en fonction des caractéristiques de charge réelles. Cela garantit un fonctionnement sûr, évite le gaspillage inutile de ressources et améliore l’efficacité économique du transport d’énergie aérien.
