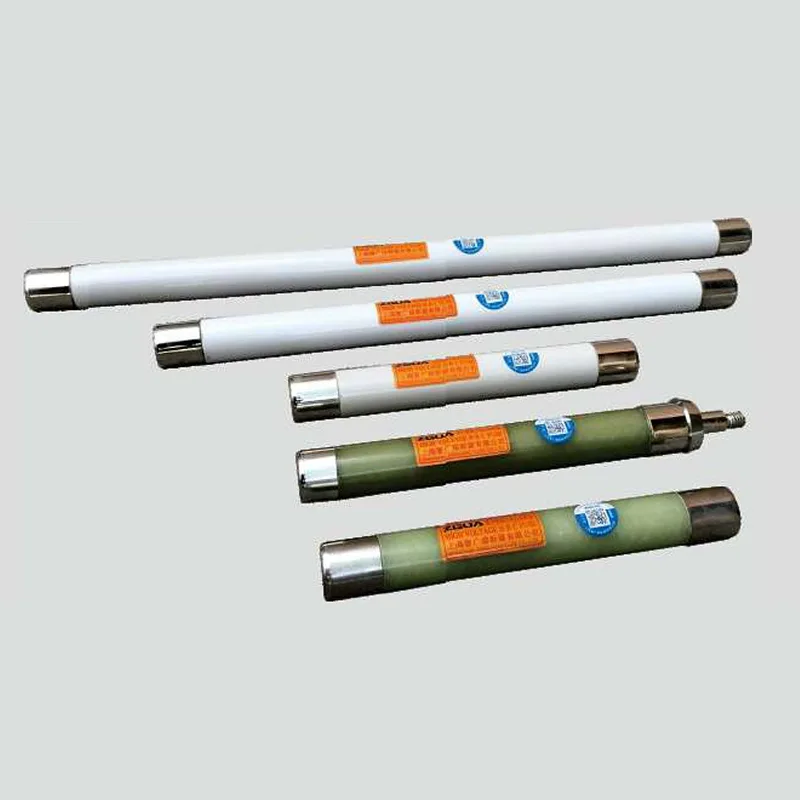

Les fusibles à courant limite haute tension pour instruments de protection des transformateurs sont des composants de protection essentiels pour les transformateurs de tension (PT) dans les systèmes électriques. Dotés de performances de protection précises et d'un pouvoir de coupure fiable, ils sont largement utilisés dans les réseaux électriques jusqu'à 66 kV, servant d'équipement essentiel pour garantir un fonctionnement sûr des transformateurs de tension et des performances stables du réseau. Vous trouverez ci-dessous leurs principaux scénarios d’application et leurs avantages exceptionnels en termes de performances, reflétant pleinement leurs atouts techniques et leur valeur pratique dans les infrastructures électriques modernes.
Ces dispositifs de protection professionnels sont développés pour répondre aux exigences de protection uniques des transformateurs de tension dans diverses applications de systèmes électriques :
Ils sont le plus souvent utilisés pour la protection côté primaire des transformateurs de tension dans les réseaux électriques jusqu'à 66 kV, en particulier les systèmes 10 kV et 35 kV. Lorsque des défauts internes surviennent dans les terminaux terminaux, tels que des courts-circuits entre spires, des courts-circuits entre couches et une rupture d'isolation, ces fusibles sautent rapidement pour déconnecter les circuits. Cela évite les dommages ou les explosions du PT provoqués par une surchauffe et des défauts de court-circuit, et empêche les défauts de se propager à l'ensemble du système haute tension. Les modèles grand public incluent RN2, RN4 et XRNP, et le courant nominal de 0,5 A correspond parfaitement aux paramètres de fonctionnement des transformateurs de tension.
Largement installés dans les armoires PT, les armoires combinées de parafoudres PT et les salles de comptage des sous-stations et les salles de distribution d'énergie, ces fusibles adoptent une structure enfichable pour une installation et un remplacement faciles. Leur taille compacte s’adapte bien aux espaces d’armoires étroits. Lorsqu'ils sont associés à des sectionneurs, ils forment des circuits de protection PT complets pour garantir un fonctionnement sûr et stable des systèmes de mesure et de surveillance de puissance.
Les fusibles haute tension de type décrochage pour transformateurs de tension sont largement utilisés pour les terminaux terminaux montés sur poteau dans les réseaux de distribution urbains et ruraux. Ils peuvent non seulement protéger les transformateurs de tension, mais également résister aux surtensions transitoires et aux courants d'appel provoqués par la commutation du réseau ou les coups de foudre, ainsi qu'aux surintensités d'excitation induites par les surtensions de résonance, empêchant ainsi l'épuisement des enroulements PT.
Ils sont installés dans les lignes collectrices des centrales éoliennes et photovoltaïques ainsi que dans les systèmes de distribution haute tension des entreprises industrielles pour fournir une protection stable aux transformateurs de tension. Ils garantissent une mesure précise de la tension et une protection fiable des relais, ainsi qu'une connexion stable au réseau de nouvelles sources d'énergie et une alimentation électrique ininterrompue pour la production industrielle.
Les fusibles limiteurs de courant haute tension pour la protection des transformateurs de mesure offrent d'excellentes performances de limitation de courant et une réponse de fusion rapide. Ils peuvent éliminer les défauts en 1 à 5 ms, limitant ainsi efficacement les pics de courant de court-circuit et réduisant l'impact électrodynamique et les dommages thermiques. Équipés de fils fusibles spéciaux tels que du fil nichrome, ils peuvent résister aux courants d'appel transitoires normaux et agir rapidement contre les surintensités continues, réalisant ainsi une protection précise des transformateurs de tension.
Ces fusibles à courant limite haute tension pour la protection des transformateurs d'instruments adoptent des structures de tubes en porcelaine scellées remplies de sable de quartz. Les arcs électriques générés lors de la fusion peuvent être éteints instantanément par du sable de quartz pour éviter la réamorçage de l'arc et les surtensions. Les tubes fusibles sont fabriqués à partir de matériaux résistants aux hautes températures et à haute résistance avec une forte résistance à la pression et une excellente capacité de coupure, avec un pouvoir de coupure supérieur à 1 000 MVA, garantissant une coupure de circuit sûre et fiable en cas de défaut.
Petits et légers, ces fusibles conviennent à diverses conditions d'installation. La conception enfichable permet un remplacement rapide des fusibles sans outils professionnels, permettant une utilisation par une seule personne et économisant considérablement le temps de maintenance. Les interfaces standard offrent une compatibilité élevée avec les sectionneurs, les appareillages de commutation et autres équipements électriques, réduisant ainsi la difficulté de conception technique et de construction sur site.
Comparés aux disjoncteurs et autres équipements de protection, ces fusibles ont une structure simple sans pièces mécaniques complexes, présentant un faible coût d'achat et des dépenses de maintenance quotidiennes quasi nulles. Ils ont une longue durée de vie et un faible taux de défaillance, ce qui réduit efficacement les coûts quotidiens d’exploitation du réseau. De plus, l'isolation rapide des défauts réduit les pertes en cas de panne de courant et améliore la fiabilité globale de l'alimentation électrique.
Disponibles dans diverses spécifications, ces fusibles à courant limite haute tension pour la protection des transformateurs d'instruments sont compatibles avec différents niveaux de tension, capacités PT et paramètres de fonctionnement du réseau, avec des courants nominaux allant de 0,5 A à 6,3 A. Différents types, y compris les modèles intérieurs comme le XRNP et les types de décrochage extérieur, répondent à différents besoins d'installation sur site, ce qui en fait l'un des dispositifs de protection PT les plus largement adoptés dans les systèmes électriques.
