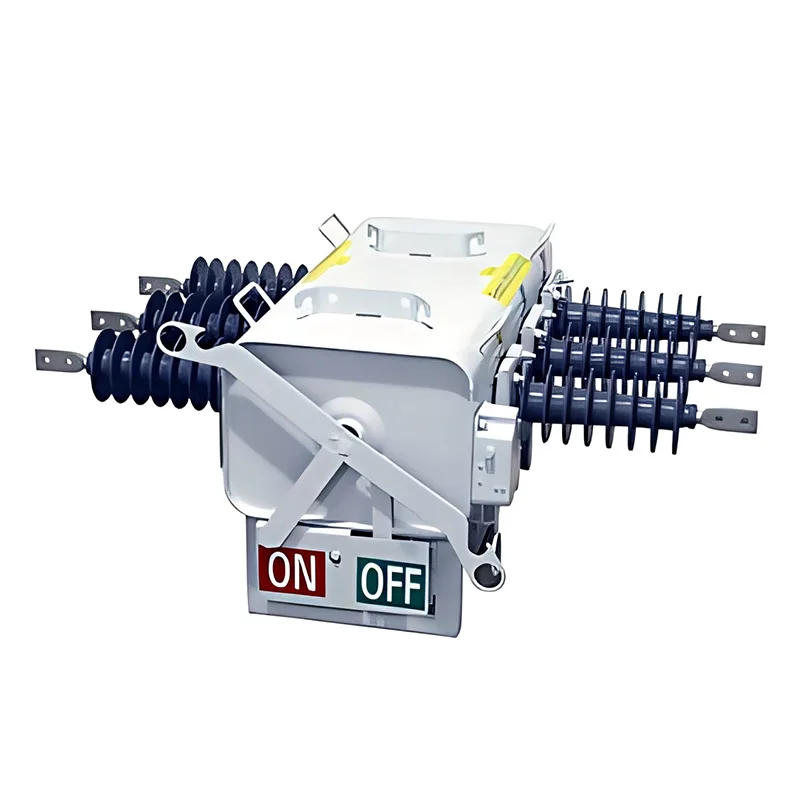

Interrupteurs de coupure de charge

Les interrupteurs-sectionneurs moyenne tension sont des dispositifs de commutation polyvalents conçus pour contrôler et isoler les charges électriques dans les systèmes de distribution d'énergie de 10 à 35 kV. En tant que composants essentiels pour améliorer la flexibilité et la fiabilité du réseau, ces dispositifs permettent une commutation sûre des courants de charge normaux et offrent des capacités d'isolation temporaire des défauts. Conçus pour les applications intérieures et extérieures, les interrupteurs-sectionneurs moyenne tension sont devenus la solution privilégiée pour la sectionnement des lignes, la protection des transformateurs et les points de distribution à distance où des disjoncteurs complets seraient inutilement complexes et coûteux.

Scénarios de déploiement clés

Sectionnement et points de liaison dans les réseaux de distribution aériens

Installés aux points de sectionnement et de raccordement des lignes de distribution aériennes extérieures de 10 à 35 kV, ils peuvent fréquemment établir et couper des courants de charge nominaux. Cela permet le contrôle des sections de ligne, le transfert de charge et l'isolation temporaire des sections défectueuses, améliorant ainsi considérablement la flexibilité opérationnelle des réseaux de distribution.

Côtés haute tension et bornes de lignes secondaires du poste de transformation

Montés du côté haute tension des postes de transformation de distribution et aux extrémités des lignes secondaires, ces appareils fonctionnent en coordination avec des fusibles. Dans des conditions de fonctionnement normales, ils gèrent les opérations de commutation de courant de charge, tandis que les fusibles éliminent rapidement les défauts de court-circuit, créant ainsi une combinaison efficace « contrôle + protection ».

Intégration d'équipements extérieurs montés sur poteau

Ils sont compatibles avec les équipements extérieurs montés sur poteau dans les réseaux de distribution urbains et ruraux, y compris les accessoires de l'unité principale en anneau et les bornes des dispositifs de compensation de puissance réactive. Ces interrupteurs-sectionneurs moyenne tension fonctionnent de manière fiable dans une large plage de températures allant de -40°C à +70°C, s'adaptent aux environnements hautement corrosifs et sont applicables à des altitudes allant jusqu'à 3 000 mètres, s'adaptant parfaitement aux conditions de fonctionnement extérieures complexes.

Stations de distribution sans surveillance et emplacements distants

Idéal pour les stations de distribution sans surveillance, les sous-stations de type boîte et les sites de distribution éloignés. Ils prennent en charge les modes de fonctionnement manuels et automatiques, réalisant une commutation de charge normale et une élimination temporaire des défauts sans surveillance continue sur site, ce qui réduit considérablement les coûts d'exploitation et de maintenance.

Avantages opérationnels distincts

Les interrupteurs-sectionneurs moyenne tension présentent quatre avantages opérationnels essentiels, ce qui en fait un équipement indispensable dans les systèmes de distribution d'énergie modernes :

Capacités combinées de contrôle et de protection

Ils sont capables de fermer, de supporter et d'interrompre les courants de charge nominaux dans des conditions normales de circuit et offrent des performances de commutation fréquentes exceptionnelles. Bien qu'ils ne soient pas en mesure d'interrompre indépendamment les courants de court-circuit complets, ils peuvent fonctionner avec des fusibles connectés en série pour traiter efficacement les défauts de court-circuit, ce qui convient à la segmentation de lignes, aux lignes de liaison, aux circuits de dérivation et à d'autres scénarios divers.

Structure optimisée et rentabilité élevée

Contrairement aux disjoncteurs, les interrupteurs-sectionneurs moyenne tension ne nécessitent aucun système sophistiqué d'extinction d'arc ou seulement des structures de suppression d'arc de base, présentant des dimensions plus petites et des coûts inférieurs. La structure compacte simplifie la disposition globale des équipements de distribution d'énergie et réduit l'investissement dans le projet ainsi que l'occupation de l'espace.

Forte adaptabilité environnementale et performances durables

Le boîtier est en acier inoxydable 304 avec traitement par pulvérisation de poudre, offrant une résistance supérieure à la corrosion pour un fonctionnement stable dans les zones fortement corrosives. Les contacts et doigts de contact sont en cuivre T2 avec placage intégré pour éviter la corrosion électrochimique. Les commutateurs fonctionnent de manière constante à des altitudes allant jusqu'à 3 000 mètres et à des températures allant de -40°C à +70°C, garantissant une fiabilité opérationnelle élevée en extérieur.

Fonctionnement flexible et durée de vie plus longue

Disponibles en types de fonctionnement manuel et automatique, ils peuvent être personnalisés pour répondre à diverses exigences sur site. Avec une endurance mécanique de 6 000 opérations, ils supportent des commutations fréquentes à long terme sans défaillance. Les faibles besoins de maintenance de routine réduisent efficacement les coûts d’exploitation des réseaux électriques et réduisent la fréquence des pannes de courant.
