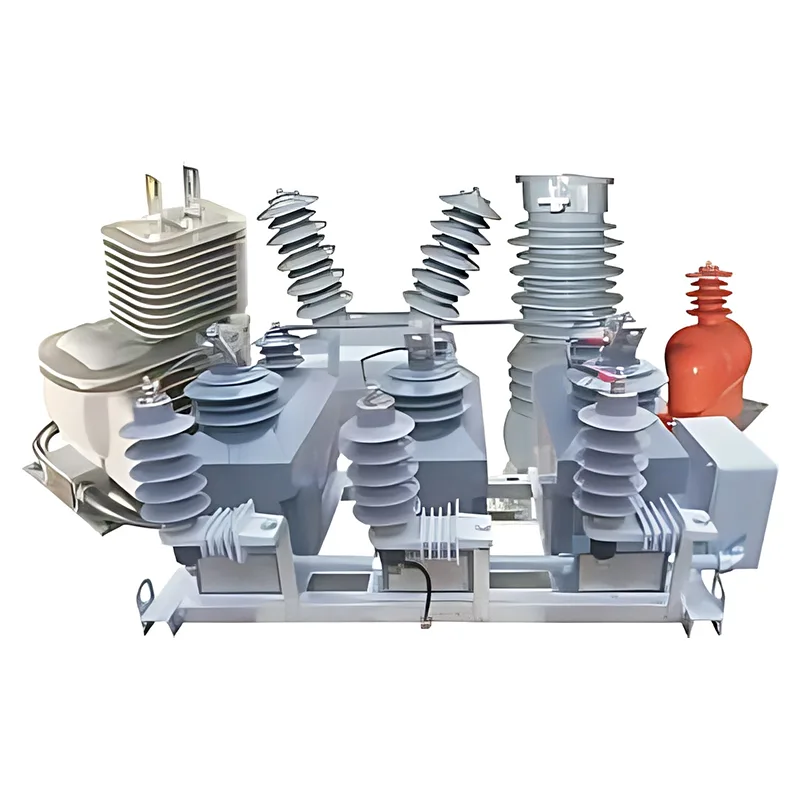

Transformateurs d'instrument moyenne tension

Les transformateurs de mesure moyenne tension sont des unités de détection et de mesure de base pour les systèmes de distribution d'énergie de 10 à 17,5 kV. Ils réduisent avec précision les courants et tensions élevés en signaux standard de bas niveau pour la mesure de l'énergie, la surveillance du système et le relais de protection. Faisant office de liens vitaux entre les circuits électriques haute tension et les systèmes de contrôle basse tension, ils sont conformes aux normes internationales et fournissent un support de données solide pour un fonctionnement sûr, efficace et stable du réseau.

Applications sur le terrain principal

Circuits de mesure et de protection dans les sous-stations extérieures

Installés dans les boucles de mesure et de protection des sous-stations extérieures de 10 à 17,5 kV, ils collectent les signaux de courant et de tension de manière synchrone pour répondre aux exigences de mesure d'énergie de haute précision. Entièrement conformes aux normes CEI 60044-1 et ANSI C57.13, ils permettent une collecte de données très précise et stable pour la facturation de l'électricité et la gestion du fonctionnement du réseau.

Circuits de protection pour lignes et équipements de distribution

Appliqués aux circuits de protection des lignes de distribution moyenne tension, aux transformateurs de puissance et aux batteries de condensateurs, ces transformateurs supportent un courant thermique de courte durée nominal de 80 In pendant 1 seconde et un courant dynamique nominal de 2,5 × 80 In. Ils capturent rapidement les signaux de défaut pour prendre en charge la protection contre les surcharges et les courts-circuits des équipements électriques.

Accessoire pour équipement électrique extérieur

Personnalisés en tant que composants intégrés correspondants pour les interrupteurs extérieurs montés sur poteau, les unités principales en anneau et autres équipements électriques extérieurs, ils sont équipés de traversées murales extérieures de type CPE. Cette structure permet un fonctionnement extérieur stable sans boîtiers de protection supplémentaires ni structures auxiliaires.

Installations de distribution compactes à espace limité

Idéals pour les stations de distribution compactes et les sous-stations de type boîte à espace limité, ces transformateurs intégrés de type moulé combinent 3CT et 3PT en une seule unité pour réduire considérablement l'espace d'installation. Avec un niveau d'isolation des bornes de 600 V, ils s'intègrent parfaitement dans les configurations d'équipements électriques densément disposées.

Des avantages techniques convaincants

Les transformateurs de mesure moyenne tension présentent cinq atouts techniques majeurs qui en font des produits idéaux pour les réseaux de distribution moyenne tension modernes :

La conception intégrée permet d'économiser de l'espace et de réduire les coûts

La structure moulée tout-en-un intégrant 3CT et 3PT élimine l'installation séparée des transformateurs de courant et de tension. Il minimise efficacement l'espace d'installation, simplifie le câblage sur site et réduit les coûts globaux de construction du projet.

Adaptabilité extérieure et fiabilité opérationnelle supérieures

Adoptant une isolation en résine moulée haute performance avec un niveau d'isolation de 17,5/38/95kV, ils offrent une excellente résistance aux intempéries et conviennent à une installation directe à l'extérieur. Ils peuvent résister aux impacts thermiques et électrodynamiques sévères causés par les courts-circuits, avec un taux de défaillance à long terme ultra faible.

Capacité de surcharge exceptionnelle pour des conditions de fonctionnement complexes

Ils prennent en charge un fonctionnement continu à 120 % du courant nominal (1,2 In) et peuvent fonctionner sous une surcharge de courant nominal de 130 % à 150 % pendant 8 heures maximum. L'excellente adaptabilité aux surcharges répond aux demandes fréquentes de fluctuation de charge des réseaux de distribution modernes.

Double fiabilité pour les fonctions de mesure et de protection

Avec un facteur de sécurité de l'instrument de FS=5 et une tension d'enroulement secondaire stable de 3 kVef, ils assurent une transmission précise du signal. Ils satisfont aux normes de haute précision en matière de mesure de l'énergie et émettent des signaux de déclenchement fiables pour les dispositifs de protection. Entièrement conformes aux normes CEI 61869-1 et CEI 61869-4, ils offrent une large compatibilité avec les installations du réseau mondial.

Installation facile, faible entretien, longue durée de vie

Leur conception compacte pré-calibrée ne nécessite aucune mise en service complexe sur site et permet une installation en extérieur sans protection supplémentaire. Le boîtier en résine moulée offre d'excellentes performances anti-humidité, anti-poussière et anti-vieillissement, ne nécessitant pratiquement aucun entretien de routine. Seules des inspections visuelles régulières sont nécessaires pour garantir un fonctionnement stable à long terme, offrant un haut niveau de praticité et de rentabilité.
