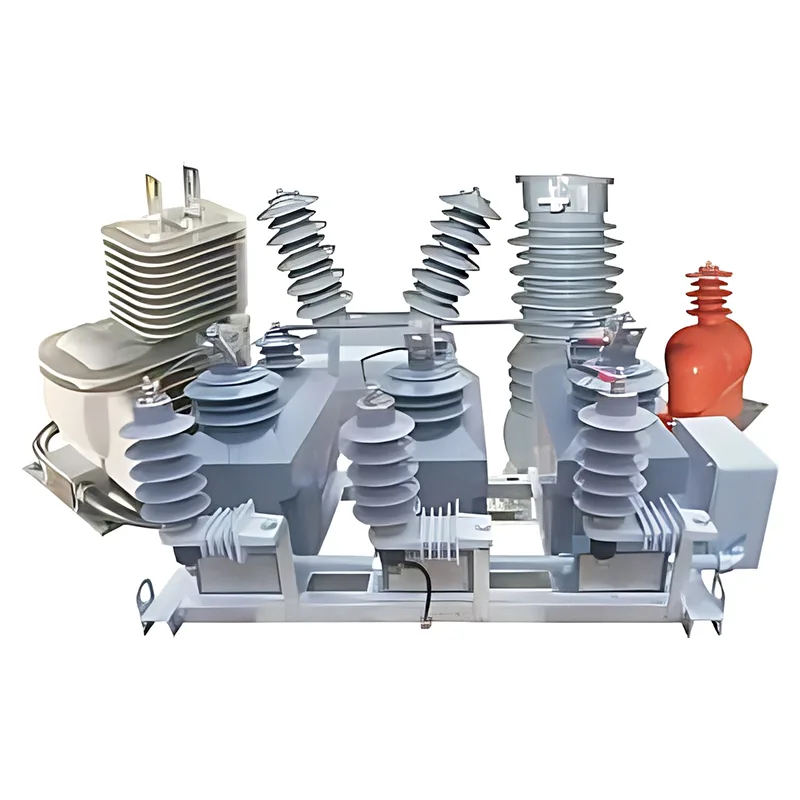

HuixingfournitMédicalTransformateurs d'instrument de tension iumpour les systèmes de distribution d'énergie de 10 à 17,5 kV, prenant en charge une mesure précise de l'énergie, une surveillance en temps réel et un relais de protection fiable pour les sous-stations et les installations électriques extérieures.
Résumé de l'article :Les transformateurs de mesure moyenne tension sont des composants essentiels des réseaux de distribution électrique modernes. En convertissant des valeurs élevées de courant et de tension en signaux standardisés, ils permettent aux compteurs, aux systèmes de surveillance et aux relais de protection de fonctionner de manière sûre et précise. Ce guide explique les transformateurs de courant (TC), les transformateurs de tension (TT), leurs principales applications, les spécifications techniques importantes et les considérations de sélection. Il explore également les avantages des conceptions intégrées, de l’adaptabilité extérieure, des performances en cas de surcharge et de la conformité aux normes. Pour les ingénieurs, les entrepreneurs en électricité et les professionnels de l'approvisionnement, la compréhension de ces facteurs permet d'identifier les transformateurs de mesure appropriés pour des systèmes de distribution d'énergie fiables, efficaces et soucieux de l'espace.
Les transformateurs de mesure moyenne tension sont des appareils de mesure électriques conçus pour réduire les courants ou tensions primaires élevés à des valeurs secondaires standardisées inférieures. Ils créent une interface pratique entre les circuits électriques moyenne tension et les équipements de mesure, de contrôle et de protection basse tension.
Contrairement aux transformateurs de puissance, qui transfèrent l'énergie électrique entre des circuits à différents niveaux de tension, les transformateurs de mesure assurent principalement la mesure électrique et l'isolation du signal. Leurs performances affectent directement la précision des systèmes de comptage et la fiabilité des dispositifs de protection.
Deux types principaux sont utilisés dans la distribution d’énergie :
Dans les réseaux moyenne tension, ces appareils sont généralement installés dans les sous-stations, les ensembles de commutation, les stations de distribution et les installations électriques extérieures. Leurs valeurs nominales et leurs systèmes d'isolation doivent correspondre aux conditions de fonctionnement de l'équipement qu'ils desservent.
Les transformateurs de mesure utilisent l'induction électromagnétique pour reproduire les grandeurs électriques primaires sous forme de signaux secondaires. Ces signaux sont conçus pour être proportionnels aux valeurs d'origine dans la plage de précision et les conditions de fonctionnement spécifiées.
Un transformateur de courant produit un courant secondaire réduit correspondant au courant circulant dans son circuit primaire. Par exemple, un TC 100/5 A a un rapport de transformation nominal de 20:1. Dans les conditions de fonctionnement spécifiées, un courant primaire de 100 A correspond à un courant secondaire d'environ 5 A.
Les transformateurs de courant sont utilisés pour la mesure de l'énergie, la surveillance de la charge et la détection des courants de défaut. Leur précision et leurs caractéristiques de protection doivent être adaptées à l'équipement connecté et à la plage de courant attendue.
Un transformateur de tension réduit la tension primaire à une tension secondaire inférieure adaptée aux équipements de mesure et de contrôle. Le rapport de transformation dépend de la tension du système, des tensions nominales primaire et secondaire du transformateur et de l'application prévue.
La combinaison des mesures de courant et de tension dans un ensemble coordonné peut simplifier la configuration électrique. Huixing propose une configuration intégrée qui combine trois transformateurs de courant et trois transformateurs de tension (3CT+3PT) en une seule unité compacte pour les installations de distribution adaptées.
Pour plus d'informations sur les équipements électriques associés, explorez Huixing'ssolutions d'appareillage de commutation à isolation gazeuse.
Les transformateurs de mesure moyenne tension prennent en charge les fonctions de mesure, de surveillance et de protection dans l'ensemble des réseaux de distribution. La sélection de la configuration appropriée aide les ingénieurs électriciens à répondre aux exigences du projet sans compromettre la sécurité ou les performances de mesure.
Dans les sous-stations extérieures, les transformateurs de mesure fournissent des signaux de mesure aux compteurs d'énergie, aux systèmes de surveillance et aux relais de protection. Des données précises sur le courant et la tension facilitent la facturation de l'électricité, l'évaluation de la charge et la prise de décision opérationnelle.
Les transformateurs de mesure fournissent des signaux électriques pour les systèmes de protection associés aux lignes de distribution, aux transformateurs de puissance, aux batteries de condensateurs et aux appareillages de commutation. Dans des conditions de fonctionnement anormales, ces signaux aident les relais à identifier les défauts et à lancer les actions de protection appropriées.
L'espace est souvent limité dans les stations de distribution compactes et les sous-stations préfabriquées. Un ensemble transformateur intégré peut réduire le nombre de composants installés séparément, simplifier la disposition des équipements et aider les ingénieurs à utiliser plus efficacement l'espace disponible dans le boîtier.
Les équipements de distribution extérieure doivent résister à l’exposition environnementale tout en conservant des performances d’isolation et de mesure fiables. Des transformateurs de mesure correctement conçus peuvent être intégrés à des interrupteurs montés sur poteau, des unités principales en anneau et d'autres équipements extérieurs compatibles.
Les spécifications techniques déterminent si un transformateur de mesure est adapté à une installation électrique particulière. Les acheteurs doivent évaluer la configuration nominale complète plutôt que de se fier uniquement à la tension nominale.
| Paramètre | Informations sur le produit Huixing | Pourquoi c'est important |
|---|---|---|
| Plage de tension d'application | Systèmes 10 à 17,5 kV | Établit la plage d’applications moyenne tension prévue. |
| Configuration intégrée | 3CT+3PT | Combine trois transformateurs de courant et trois transformateurs de tension en un seul assemblage. |
| Niveau d'isolation | 17,5/38/95kV | Indique les indices d'isolation spécifiés ; confirmer les définitions des tests et les exigences de notation applicables. |
| Capacité de surcharge de courant | 120 % de courant continu ; 130 % à 150 % pendant 8 heures maximum, comme spécifié | Aide à évaluer l’adéquation à différentes charges dans les conditions de fonctionnement indiquées. |
| Facteur de sécurité de l'instrument | FS=5 | Pertinent pour la protection des instruments de mesure connectés dans des conditions spécifiées. |
| Tension de l'enroulement secondaire | 3 kVef, comme indiqué dans la description du produit | Nécessite une confirmation par rapport à la documentation technique du fabricant et à l'application prévue. |
| Normes applicables | Les normes CEI 60044-1, ANSI C57.13, CEI 61869-1 et CEI 61869-4 sont référencées sur la page produit. | Prend en charge l’évaluation des performances de mesure, de l’isolation, des tests et des exigences d’application. |
Remarque : Le tableau résume les informations publiées sur la page du produit. Confirmez les notes exactes spécifiques au modèle, les normes et éditions applicables, les conditions de test et les spécifications contractuelles avec le fabricant avant l'achat. Il ne faut pas supposer que les valeurs s'appliquent de la même manière à chaque configuration.
La classe de précision définit l'erreur de mesure autorisée dans des conditions spécifiées. La puissance nominale, généralement exprimée en voltampères (VA), indique la charge qu'un transformateur est conçu pour supporter tout en répondant à ses exigences de performance spécifiées.
Pour les applications de mesure, les ingénieurs doivent évaluer la précision de mesure requise et la charge des instruments connectés. Les applications de protection nécessitent une évaluation distincte des exigences en matière de relais, des conditions de courant de défaut et des performances de protection spécifiées du transformateur.
Les performances d'isolation doivent correspondre à la tension maximale du système et aux niveaux de tenue requis. Les informations sur le produit de Huixing spécifient également un courant thermique de courte durée de 80 fois le courant nominal pendant une seconde et un courant dynamique de 2,5 fois la référence de courant thermique indiquée. Étant donné qu'il s'agit de valeurs importantes, l'interprétation exacte et l'applicabilité doivent être vérifiées dans la documentation technique du fabricant avant l'approbation technique.
Les transformateurs de mesure moyenne tension intégrés peuvent contribuer à améliorer l’efficacité de l’installation et à simplifier la disposition des équipements. Les avantages réels dépendent du modèle sélectionné, de la disposition de l'appareillage, des conditions environnementales et des spécifications du projet.
La combinaison de transformateurs de courant et de tension dans un seul assemblage peut réduire l'encombrement requis pour des composants séparés. Ceci est particulièrement utile dans les sous-stations compactes, les stations de distribution de type boîtier et les installations où l'espace des panneaux est limité.
La description du produit Huixing identifie l'isolation en résine coulée et l'aptitude à l'extérieur comme caractéristiques clés. Sa configuration intégrée est également décrite comme utilisant des traversées murales extérieures de type CPE pour des installations compatibles. Les équipes de projet doivent confirmer les évaluations environnementales requises, la disposition de montage, les conditions de pollution et l'exposition aux intempéries avant de spécifier une unité.
Un assemblage coordonné peut simplifier le positionnement des composants et le câblage secondaire. Les équipements préconfigurés peuvent également réduire certains travaux d'assemblage sur site, même si l'installation nécessite toujours un personnel qualifié, des connexions de bornes correctes et une vérification par rapport aux dessins approuvés.
Des transformateurs de mesure correctement spécifiés fournissent les signaux d'entrée requis par les compteurs, les dispositifs de surveillance et les relais de protection. Leurs performances permettent de prendre des décisions opérationnelles fiables, à condition que la chaîne complète de mesure et de protection soit correctement conçue.
Le choix d'un transformateur de mesure moyenne tension nécessite une coordination entre la conception électrique, l'intégration des équipements, les exigences de sécurité et la planification des achats. Une spécification détaillée permet d'éviter les inadéquations entre le transformateur et le système connecté.
Travailler avec un expérimentéfabricant de transformateur de mesure moyenne tensionpeut aider les acheteurs à clarifier les exigences techniques avant la production. Pour les installations personnalisées, fournissez le schéma unifilaire, les caractéristiques du système, la description de l'application et les dimensions d'interface requises lors de la demande de devis.
Une installation correcte est essentielle pour maintenir la précision des mesures et la sécurité électrique. Les transformateurs de mesure doivent être installés conformément aux dessins approuvés, aux instructions sur l'équipement, aux codes électriques applicables et aux procédures de sécurité spécifiques au site.
Précaution de sécurité importante :Ne jamais ouvrir le circuit secondaire de l'enroulement secondaire d'un transformateur de courant sous tension. Des tensions dangereuses peuvent se développer. Les circuits secondaires des transformateurs de tension doivent également être protégés contre les courts-circuits, et leur mise à la terre et leur protection secondaires doivent suivre la conception approuvée.
Les intervalles de maintenance doivent suivre les recommandations du fabricant, les conditions d'exploitation du site et les réglementations applicables. Les inspections typiques peuvent inclure la vérification des dommages à l'isolation, de la contamination, des connexions desserrées, de la corrosion, de la surchauffe et des signes de pénétration d'humidité.
Pour les installations extérieures, l’exposition environnementale et les niveaux de pollution doivent être pris en compte lors de la planification des programmes d’inspection et de nettoyage. Toute lecture anormale ou défaut visible doit être évalué par un personnel électrique qualifié avant que l'équipement soit remis en service.
Leur objectif principal est de convertir des courants et des tensions primaires élevés en signaux secondaires inférieurs pour la mesure, le comptage d'énergie, la surveillance et le relais de protection. Cela permet aux instruments basse tension et aux systèmes de protection d'obtenir les informations électriques nécessaires à la surveillance des réseaux moyenne tension.
Un transformateur de courant réduit le courant primaire en un courant secondaire proportionnel, tandis qu'un transformateur de tension réduit la tension primaire en une tension secondaire proportionnelle. Les deux prennent en charge la mesure et la protection, mais ils ont des caractéristiques nominales, des dispositions de connexion et des exigences de sécurité différentes.
Huixing décrit ses transformateurs de mesure moyenne tension pour les systèmes de distribution d'énergie de 10 à 17,5 kV. Les acheteurs doivent confirmer le modèle exact, la tension maximale du système, le niveau d'isolation, les taux de transformation et les spécifications techniques applicables à leur projet.
Oui, les modèles spécialement conçus et évalués pour une utilisation en extérieur peuvent être installés dans des applications de distribution extérieure appropriées. Avant l'achat, vérifiez l'adéquation environnementale, la conception de l'isolation, les exigences de montage et la compatibilité avec le site d'installation.
Un ensemble 3CT+3PT intégré combine trois transformateurs de courant et trois transformateurs de tension en une seule unité. Il peut économiser de l'espace et simplifier la disposition des équipements dans les sous-stations compactes et autres installations de distribution compatibles. La configuration doit être vérifiée par rapport au schéma électrique et aux exigences de comptage du projet.
Demandez une fiche technique spécifique au modèle, des dessins techniques approuvés, des rapports de transformation, des classes de précision, des sorties nominales, des indices d'isolation, des normes applicables et une documentation de test pertinente. Pour les projets personnalisés, confirmez l'interface d'installation et les connexions secondaires requises avant d'approuver la commande.
Les transformateurs de mesure moyenne tension sont essentiels pour des mesures précises, une protection efficace et un fonctionnement fiable dans les réseaux de distribution d'énergie modernes. Leur adéquation dépend des rapports de transformation corrects, des exigences de précision, des performances d'isolation, de la capacité de tenue aux défauts et de la compatibilité avec l'installation électrique complète. Les conceptions intégrées peuvent offrir des avantages supplémentaires lorsque l’espace et l’efficacité de l’installation sont importants.
Huixing fournit des solutions de transformateurs de mesure moyenne tension pour les applications de distribution de 10 à 17,5 kV, y compris les exigences de mesure, de surveillance et de protection. Si vous prévoyez une mise à niveau d'une sous-station, le développement d'un système de distribution compact ou l'achat d'équipement pour un projet électrique extérieur, examinez attentivement vos exigences techniques etContactez-nouspour discuter des spécifications du produit, des options de configuration et d'un devis adapté à votre projet.
