Résumé de l'article : A disjoncteur haute tensionest un dispositif de protection critique utilisé pour contrôler les circuits électriques et interrompre les courants de défaut dangereux dans les systèmes de transport et de distribution.Huixingfournit des disjoncteurs à gaz SF₆ à réservoir mort conçus pour les sous-stations extérieures, couvrant des tensions nominales de 40,5 kV à 245 kV, des courants nominaux de 1 600 A à 4 000 A et des courants de coupure en court-circuit de 25 kA à 63 kA. Cet article explique son principe de fonctionnement, ses caractéristiques techniques, ses scénarios d'application, ses critères de sélection et ses paramètres de performances clés.
Table des matières
- Qu'est-ce qu'un disjoncteur haute tension ?
- Pourquoi est-il important de protéger le système électrique ?
- Comment fonctionne le disjoncteur ?
- Quelles caractéristiques techniques les ingénieurs doivent-ils prendre en compte ?
- Où sont utilisés les disjoncteurs haute tension ?
- Paramètres techniques clés
- Comment sélectionner le bon modèle ?
- Foire aux questions
- Obtenez une solution de disjoncteur haute tension
Qu'est-ce qu'un disjoncteur haute tension ?
Un disjoncteur haute tension est un dispositif de commutation et de protection conçu pour contrôler les circuits électriques dans des conditions normales de fonctionnement et interrompre rapidement le courant en cas de défaut. Contrairement aux équipements de protection basse tension ordinaires, les disjoncteurs haute tension doivent gérer en toute sécurité une énergie électrique, des contraintes d'isolation et des courants de court-circuit considérablement plus élevés.

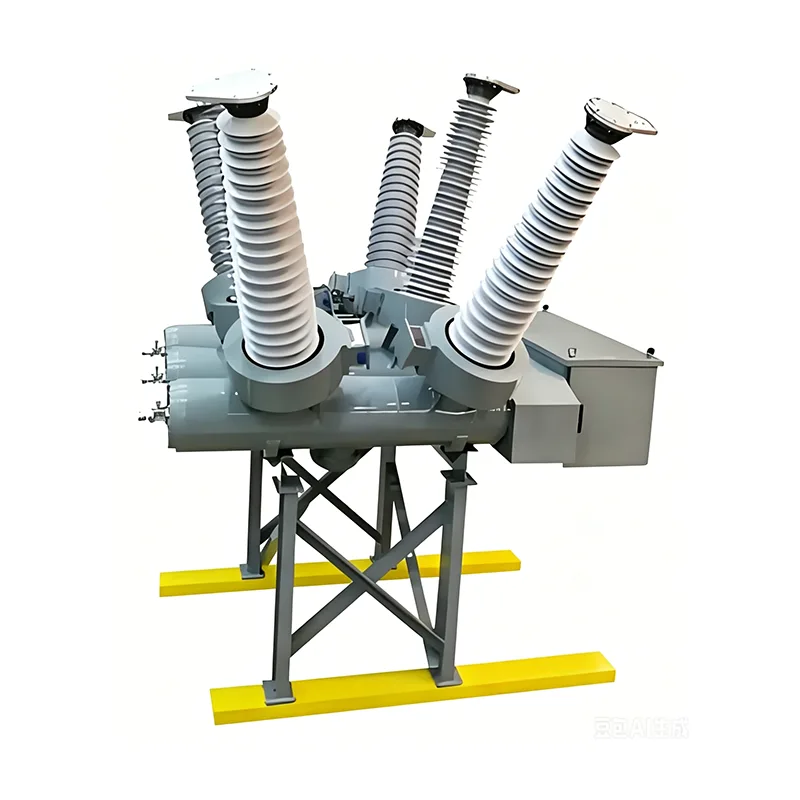

Pour les sous-stations extérieures et les projets de transmission d'énergie, les disjoncteurs à gaz SF₆ à réservoir mort sont largement utilisés car ils combinent l'isolation électrique, la capacité d'extinction d'arc, les performances de commutation mécanique et l'adaptabilité à l'environnement extérieur dans un seul système technique.
Selon les spécifications du produit publiées par Huixing, sa conception à réservoir mort couvre des tensions nominales maximales de 40,5 kV à 245 kV, des courants nominaux de 1 600 A à 4 000 A et des courants de coupure de court-circuit nominaux de 25 kA à 63 kA. Le produit est conçu selon les exigences GB/T 1984 et IEC 62271-100.
Pourquoi est-il important de protéger le système électrique ?
Les réseaux de transport et de distribution d’électricité doivent continuer à fonctionner de manière fiable malgré les changements de charges, les événements de commutation, les conditions environnementales et les défauts électriques inattendus. Lorsqu'un court-circuit se produit, le courant qui en résulte peut augmenter rapidement et exercer de graves contraintes thermiques et électrodynamiques sur les transformateurs, les jeux de barres, les câbles, les générateurs et autres équipements.
Un disjoncteur haute tension correctement sélectionné permet d'isoler la section affectée avant que le défaut ne provoque des dommages plus importants au système. Ses principales fonctions comprennent :
- Circuits d'ouverture et de fermeture en fonctionnement normal.
- Interruption des courants de court-circuit et de défaut.
- Isoler les sections défectueuses d'un réseau électrique.
- Prise en charge de la protection des relais et des systèmes de commutation automatisés.
- Maintien de l'isolation diélectrique requise après une interruption.
- Fournit des performances de commutation fiables sur des cycles de fonctionnement répétés.
Pour cette raison, la sélection du disjoncteur doit être basée non seulement sur la tension et le courant nominal, mais également sur le pouvoir de coupure, le niveau d'isolation, la séquence de fonctionnement, l'endurance mécanique, les conditions environnementales et les exigences spécifiques au projet.
Comment fonctionne le disjoncteur ?
Le processus de fonctionnement de base comporte trois étapes : détecter ou recevoir une commande de déclenchement, séparer mécaniquement les contacts et éteindre l'arc électrique généré lors de la séparation des contacts.
Dans un disjoncteur à gaz SF₆, le gaz assure à la fois des fonctions d'isolation et d'extinction d'arc. Lorsque les contacts se séparent lors d'une interruption par défaut, un arc électrique se forme entre eux. Le disjoncteur utilise un mécanisme de flux de gaz pour refroidir et désioniser l'arc afin que le courant puisse être interrompu en toute sécurité.
Technologie de trempe à double arc
Le produit de Huixing combine les principes d'auto-énergie et d'extinction de l'arc de type puffer. Dans des conditions de courant de court-circuit élevé, la chaleur générée par l'arc contribue à l'expansion rapide du gaz SF₆, créant un flux de gaz à grande vitesse pour l'extinction de l'arc. Dans des conditions de courant de court-circuit plus faibles, la compression mécanique produit un flux de gaz directionnel à haute pression pour refroidir l'arc et réduire le risque de réallumage.
Ce double principe de fonctionnement permet au disjoncteur de répondre à différentes conditions de courant de défaut tout en conservant des performances d'interruption contrôlées.
Quelles caractéristiques techniques les ingénieurs doivent-ils prendre en compte ?
Lors de l'évaluation d'un disjoncteur haute tension, les ingénieurs doivent généralement examiner ensemble les caractéristiques électriques, mécaniques, environnementales et liées à la maintenance.
1. Large couverture de tension et de courant
La gamme publiée par Huixing s'étend de 40,5 kV à 245 kV en tension maximale nominale et de 1 600 A à 4 000 A en courant nominal. Cette gamme permet à l'équipement de servir différentes applications extérieures de transmission et de sous-station.
2. Capacité élevée de coupure de court-circuit
La plage de courant de coupure de court-circuit publiée atteint 25 kA à 63 kA. Le pouvoir de coupure requis doit toujours être adapté au courant de défaut présumé de l'installation.
3. Performances de commutation rapides
Selon les spécifications publiées, le temps de coupure est ≤60 ms, le temps d'ouverture est ≤30 ms et le temps de fermeture est ≤100 ms. Ces caractéristiques sont importantes lorsqu'une isolation rapide des défauts et une protection coordonnée sont requises.
4. Endurance mécanique
La durée de vie mécanique spécifiée est de 6 000 opérations. L'endurance mécanique est particulièrement importante pour les sous-stations où la fréquence de commutation et la fiabilité opérationnelle à long terme sont des considérations d'achat importantes.
5. Adaptabilité environnementale
Les équipements électriques extérieurs peuvent être confrontés à une humidité élevée, à une altitude élevée, à des environnements corrosifs, à des variations de température et à d'autres conditions spécifiques au site. Huixing affirme que la production personnalisée peut s'adapter à des environnements d'exploitation et à des exigences techniques particuliers.
Où sont utilisés les disjoncteurs haute tension ?
Les disjoncteurs haute tension sont des composants essentiels des sous-stations et des systèmes de transport d'énergie. La configuration appropriée dépend de la tension du système, du niveau de défaut, de l'environnement d'installation, des exigences de commutation et de l'architecture du réseau.
| Application | Exigence typique | Fonction du disjoncteur |
|---|---|---|
| Sous-stations extérieures | Haute isolation et résistance à l'environnement | Commutation de charge et interruption en cas de défaut |
| Expansion de la distribution urbaine | Protection réseau fiable | Isole les circuits défectueux |
| Parcs industriels | Alimentation industrielle stable | Contrôle et protège les lignes d'alimentation haute tension |
| Centrales d'énergie renouvelable | Connexion et protection au réseau | Commutation et isolation des défauts |
| Lignes de transmission | Capacité élevée de coupure en court-circuit | Protège les réseaux de transmission lors de pannes |
| Projets de rénovation de sous-stations | Compatibilité avec l'infrastructure existante | Modernise les fonctions de commutation et de protection |
Ces applications démontrent pourquoi les disjoncteurs doivent être considérés comme faisant partie d'un système de protection complet plutôt que comme des composants de commutation isolés.
Paramètres techniques clés
Les spécifications techniques fournissent une base objective pour la sélection du modèle. Les figures suivantes résument les paramètres importants publiés pour la série de disjoncteurs à réservoir mort SF₆ de Huixing.
| Paramètre | Spécification publiée |
|---|---|
| Tension maximale nominale | 40,5 kV à 245 kV |
| Courant nominal | 1 600 A à 4 000 A |
| Fréquence nominale | 50/60 Hz |
| Courant de coupure de court-circuit | 25 kA à 63 kA |
| Temps de pause | ≤60ms |
| Heure d'ouverture | ≤30ms |
| Heure de fermeture | ≤100ms |
| Durée de vie mécanique | 6 000 opérations |
| Décharge partielle | 10pC |
| Taux de fuite annuel SF₆ | ≤0,5 % spécifié dans les paramètres du produit |
| Normes applicables | GB/T 1984, CEI 62271-100 |
Pour les projets d'ingénierie, la spécification finale doit être confirmée par rapport à la fiche technique complète, aux conditions du site, aux codes de réseau applicables et aux calculs de protection spécifiques au projet.
Comment sélectionner le bon modèle ?
La sélection d'un disjoncteur haute tension nécessite plus que la simple adaptation à la tension nominale du système. Une évaluation systématique peut réduire les problèmes de compatibilité lors de l'installation et de la mise en service.
- Confirmez la tension du système :Sélectionnez une tension nominale adaptée aux exigences réelles du réseau et de l'isolation.
- Calculez le courant nominal requis :Tenez compte du courant de charge continu, de l’expansion attendue et des conditions de fonctionnement.
- Déterminer le courant de défaut :Le courant assigné de coupure en court-circuit doit être suffisant pour le niveau de défaut présumé calculé.
- Vérifiez les exigences d’isolation :Vérifiez la tension de tenue à la fréquence industrielle, la tension de tenue aux chocs de foudre et la ligne de fuite.
- Évaluer la séquence de fonctionnement :Confirmez que le disjoncteur prend en charge la séquence d'ouverture, de fermeture et de refermeture requise.
- Examinez les conditions environnementales :Tenez compte de l'altitude, de l'humidité, de la température, de la pollution et de la corrosion sur le site d'installation.
- Vérifiez les exigences de contrôle :Confirmez la tension du circuit de commande, la tension du moteur, les exigences du chauffage et la compatibilité de l'interface.
- Vérifier les normes applicables :S'assurer que les équipements sélectionnés répondent aux normes et spécifications techniques requises par le projet.
Pour les projets présentant des conditions environnementales ou électriques inhabituelles, une ingénierie personnalisée peut s’avérer précieuse. Huixing déclare prendre en charge une production personnalisée pour des exigences telles que la haute altitude, l'humidité élevée, les environnements corrosifs, les niveaux de tension spéciaux et les paramètres de coupure spécifiques.
Foire aux questions
Quelle est la fonction principale d’un disjoncteur haute tension ?
Son objectif principal est de contrôler les circuits haute tension pendant le fonctionnement normal et d'interrompre les courants anormaux, en particulier les courants de court-circuit, pour contribuer à protéger les équipements électriques et à maintenir la sécurité du système.
Quelle plage de tension le disjoncteur de Huixing couvre-t-il ?
Les paramètres de produit publiés couvrent des tensions nominales maximales de 40,5 kV à 245 kV, avec différentes configurations disponibles sur toute la gamme.
Pourquoi le SF₆ est-il utilisé dans ce type de disjoncteur ?
Le SF₆ possède de fortes caractéristiques d'isolation électrique et d'extinction d'arc, lui permettant de remplir à la fois des fonctions d'isolation et d'interruption dans la conception du disjoncteur.
Quelle est la différence entre l’auto-énergie et la trempe à l’arc soufflé ?
La trempe auto-énergétique de l'arc utilise l'énergie associée à l'arc pour générer un flux de gaz, tandis que la technologie de soufflage comprime mécaniquement le gaz pour créer un flux directionnel à haute pression. La conception référencée combine les deux principes pour différentes conditions de court-circuit.
Le disjoncteur peut-il être personnalisé pour des conditions d'installation particulières ?
Oui. Huixing déclare que sa production peut être personnalisée pour des conditions telles qu'une altitude élevée, une humidité élevée, des environnements corrosifs, des niveaux de tension spéciaux et des exigences de coupure spécifiques.
Obtenez une solution de disjoncteur haute tension
Le choix du bon équipement de commutation haute tension est une décision technique qui doit être étayée par des paramètres électriques précis, des exigences environnementales, des calculs de protection et des conditions d'installation. Huixing fournit des disjoncteurs à gaz SF₆ à réservoir mort pour les sous-stations extérieures et les applications de transmission, avec des tensions nominales publiées de 40,5 kV à 245 kV et des options personnalisées pour différentes exigences de projet. Si vous prévoyez une nouvelle sous-station, un projet de transport, une connexion au réseau d'énergie renouvelable ou une modernisation d'équipement,Contactez-nouspour discuter de vos exigences en matière de tension, de courant, de pouvoir de coupure, d'environnement et de configuration et demander une solution technique adaptée.
