Sectionneur haute tensionest un composant essentiel pour une isolation électrique sûre dans les systèmes de transmission, de distribution, de sous-station et d'alimentation industrielle.Huixingfournit le sectionneur haute tension série GW4 avec des classes de tension de 40,5 kV à 252 kV, combinant une isolation visible, une isolation robuste, une résistance à la corrosion et une installation flexible pour les applications électriques extérieures exigeantes.
Un sectionneur haute tension est conçu pour créer un espace d'isolation clairement visible après la mise hors tension d'un circuit haute tension. Contrairement à un disjoncteur, il est principalement utilisé pour l'isolation électrique plutôt que pour interrompre le courant de défaut. Cela en fait un dispositif de sécurité essentiel lors de l'inspection, de la maintenance, des opérations de commutation et de la configuration du système électrique.
La série GW4 de Huixing utilise une structure rotative horizontale à double colonne et couvre les classes de tension de 40,5 kV, 72,5 kV, 126 kV, 145 kV, 170 kV et 252 kV. Sa conception intègre des composants conducteurs en alliage d'aluminium à haute résistance, du matériel résistant à la corrosion, des sectionneurs de terre en option et des structures d'isolation destinées aux environnements extérieurs difficiles.
Table des matières
- Qu'est-ce qu'un sectionneur haute tension ?
- Pourquoi un sectionneur haute tension est-il important ?
- Comment fonctionne le sectionneur haute tension GW4 ?
- Où sont utilisés les sectionneurs haute tension ?
- Quels sont les principaux avantages ?
- Quels paramètres techniques les acheteurs doivent-ils prendre en compte ?
- Comment sélectionner le bon modèle ?
- Foire aux questions
- Conclusion
Qu'est-ce qu'un sectionneur haute tension ?
Un sectionneur haute tension, également appelé isolateur haute tension, est un dispositif de commutation mécanique utilisé pour fournir une isolation électrique dans les circuits haute tension. Son objectif principal est de séparer une section d'un système électrique du réseau sous tension afin que le personnel de maintenance puisse travailler sur les équipements dans des conditions de sécurité correctement établies.
L'une de ses caractéristiques les plus importantes est l'espace d'isolation visible créé lors de l'ouverture des contacts principaux. Cette séparation physique indique clairement que la section de circuit concernée a été isolée.
Il est important de distinguer un sectionneur d’un disjoncteur. Un disjoncteur est conçu pour interrompre le courant de charge normal et le courant de défaut, tandis qu'un sectionneur est généralement utilisé lorsque le circuit a déjà été mis hors tension et est destiné à établir un point d'isolement sûr.
- Fournit un point d’isolation électrique visible.
- Prend en charge la maintenance sûre des équipements haute tension.
- Aide à séparer les jeux de barres, les transformateurs, les lignes et les disjoncteurs.
- Peut être configuré avec un sectionneur de terre pour plus de sécurité.
- Prend en charge les arrangements de commutation dans les sous-stations et les systèmes de transmission.
Pourquoi un sectionneur haute tension est-il important ?
L'infrastructure haute tension nécessite plusieurs niveaux de protection, car les défauts électriques, les mises sous tension accidentelles et les commutations inappropriées peuvent provoquer de graves dommages aux équipements et mettre le personnel en danger. Un sectionneur correctement conçu contribue à cette architecture de sécurité en établissant un point d'isolation physique fiable.
Dans une sous-station, par exemple, la maintenance peut nécessiter la séparation d'un transformateur, d'une section de jeu de barres, d'une ligne de transport ou d'un disjoncteur du réseau sous tension. Une fois le circuit concerné mis hors tension et la séquence de commutation requise terminée, le sectionneur peut établir l'isolation nécessaire.
Pour les systèmes qui incluent un sectionneur de terre, le verrouillage mécanique peut aider à garantir la séquence de fonctionnement correcte entre le sectionneur principal et le mécanisme de mise à la terre. Cela réduit les risques de fonctionnement dangereux et contribue à améliorer la discipline globale en matière de commutation.

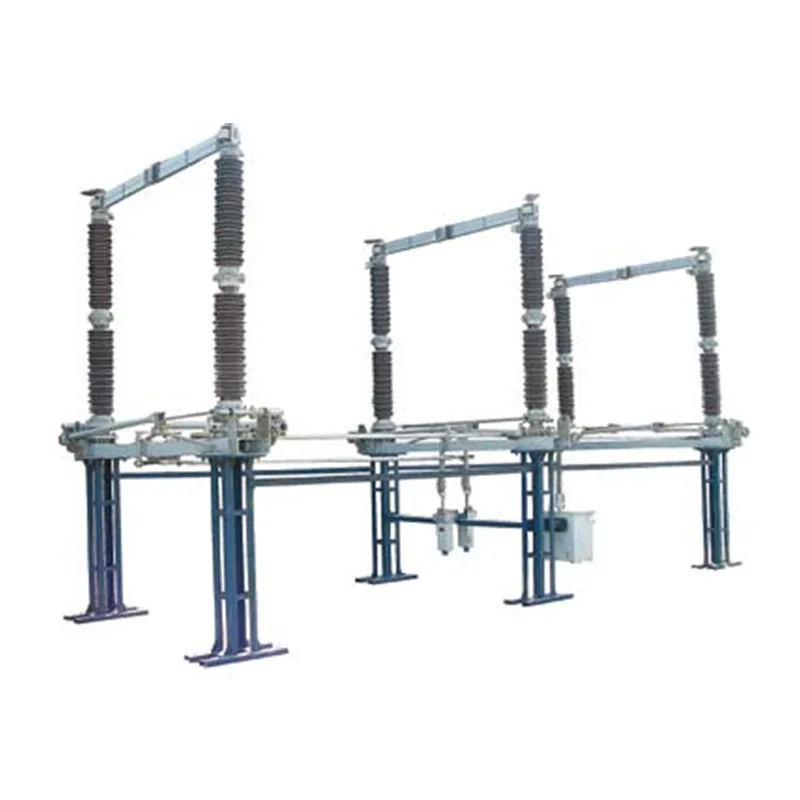

Comment fonctionne le sectionneur haute tension GW4 ?
La série GW4 adopte une structure rotative horizontale à double colonne. Lorsque le mécanisme fonctionne, les composants conducteurs tournent pour créer une distance d'isolation ouverte. L'espace qui en résulte offre une séparation visible entre le circuit isolé et le côté sous tension.
La tige conductrice utilise un profil en alliage d'aluminium à haute résistance, tandis qu'une connexion flexible tressée en cuivre aide à maintenir une conductivité électrique fiable. Des ressorts en acier inoxydable à pression externe sont utilisés dans la structure de contact pour maintenir une pression de contact stable tout en résistant à la corrosion.
Pour les installations extérieures, les composants métalliques exposés reçoivent un traitement de galvanisation à chaud, tandis que les composants de transmission peuvent incorporer des broches en acier inoxydable et des bagues composites. Ces choix de construction sont particulièrement utiles lorsque les équipements sont exposés à la pluie, à la neige, aux embruns salés, à la poussière industrielle, aux changements de température et à d'autres contraintes environnementales.
Les configurations sélectionnées peuvent également intégrer des anneaux de granulométrie et des couvercles de blindage. Ces composants contribuent à améliorer la répartition du champ électrique et à réduire les interférences radio dans les applications haute tension exigeantes.
Où sont utilisés les sectionneurs haute tension ?
Un sectionneur haute tension peut être appliqué sur une large gamme d’infrastructures électriques. La classe de tension appropriée, le courant nominal, le niveau d'isolation, la configuration mécanique et la conception environnementale dépendent du projet.
Centrales électriques et sous-stations
Dans les installations de production d'énergie thermique, hydroélectrique, solaire et autres, les sectionneurs peuvent isoler les transformateurs, les disjoncteurs, les jeux de barres et d'autres équipements majeurs. Dans les sous-stations, ils peuvent prendre en charge la sectionnement des jeux de barres et l'isolation de maintenance.
Réseaux de transport et de distribution
Les lignes de transport à haute tension nécessitent un équipement d'isolation fiable pour les opérations de maintenance et de commutation. Selon la configuration du système, les sectionneurs peuvent également être utilisés avec des transformateurs de tension et des parafoudres.
Projets d'énergie renouvelable
Les grandes installations photovoltaïques et éoliennes nécessitent des équipements de commutation et d'isolation fiables. Les configurations 40,5 kV et 72,5 kV peuvent convenir à des applications particulières d'énergie renouvelable, tandis que les modèles à tension plus élevée peuvent prendre en charge la connexion au réseau et l'infrastructure des sous-stations.
Systèmes d'alimentation industriels
Les usines métallurgiques, les installations chimiques et autres grands sites industriels exploitent souvent des systèmes de distribution à haute tension. Un sectionneur robuste peut assurer l'isolation de maintenance des équipements d'atelier haute tension tout en offrant une résistance aux vibrations et aux environnements pollués.
Systèmes ferroviaires et systèmes spéciaux à haute tension
Les installations spécialisées à haute tension, y compris les systèmes électriques de traction ferroviaire, peuvent bénéficier de dispositifs de verrouillage mécanique qui coordonnent le sectionneur principal et le sectionneur de terre.
Quels sont les principaux avantages d’un sectionneur haute tension ?
Pour les acheteurs évaluant un fournisseur de sectionneurs haute tension, les performances électriques ne représentent qu’une partie de la décision. La fiabilité mécanique, la résistance à l'environnement, les exigences de maintenance et la flexibilité de configuration peuvent avoir un effet tout aussi important sur les performances du cycle de vie.
- Large couverture de tension :La série GW4 couvre les classes de tension de 40,5 kV à 252 kV.
- Transport de courant fiable :Les configurations prennent en charge des courants nominaux allant jusqu'à 6 300 A.
- Forte performance d’isolation :Plusieurs niveaux de résistance à la fréquence industrielle et aux chocs de foudre sont disponibles sur toute la gamme.
- Durabilité en extérieur :Les composants métalliques galvanisés et les pièces mécaniques résistantes à la corrosion aident à résister aux conditions météorologiques difficiles.
- Configuration de mise à la terre flexible :Les sectionneurs de terre peuvent être configurés de chaque côté de la base, avec des configurations à simple ou double mise à la terre.
- Besoins de maintenance réduits :Les composants modulaires et la construction mécanique orientée maintenance simplifient l'inspection et le remplacement.
- Adaptabilité aux environnements difficiles :Le produit est conçu pour des températures de -40°C à +40°C, des vents forts jusqu'à 34 m/s, une couche de glace jusqu'à 10 mm et des applications à haute altitude jusqu'à 4 000 m.
Quels paramètres techniques les acheteurs doivent-ils prendre en compte ?
La sélection technique doit toujours être basée sur le réseau électrique réel, les conditions environnementales, la configuration de l'installation et les normes applicables du projet. Les spécifications représentatives suivantes illustrent la gamme disponible dans la série GW4.
| Paramètre | GW4-40.5 | GW4-72.5 | GW4-126 | GW4-145 | GW4-170 | GW4-252 |
|---|---|---|---|---|---|---|
| Tension nominale | 40,5 kV | 72,5 kV | 126 kilovolts | 145 kilovolts | 170 kilovolts | 252 kilovolts |
| Courant nominal | 630-4 000 A | 630-3 150 A | Jusqu'à 3150 A | Dépend du projet | Dépend du projet | Dépend du projet |
| Courant de tenue de courte durée | 31,5/40 kA | 25 à 50 kA | 40/50 kA | Dépend du projet | Dépend du projet | Dépend du projet |
| Courant de tenue de crête | 80/100 kA | 63-125 kA | 100/125 kA | Dépend du projet | Dépend du projet | Dépend du projet |
| Endurance mécanique | ≥5000 opérations | |||||
D'autres paramètres de sélection incluent la tension de tenue à la fréquence industrielle, la tension de tenue aux chocs de foudre, la ligne de fuite, la distance d'isolement, la charge mécanique des bornes, la résistance de l'isolant, la configuration de l'installation et les exigences de mise à la terre.
Comment sélectionner le bon modèle ?
Le choix du sectionneur haute tension approprié ne se limite pas à correspondre à la tension nominale du système. Un examen des spécifications professionnelles doit prendre en compte l’ensemble de l’environnement d’exploitation et du réseau électrique.
- Déterminez la tension du système.Sélectionnez une classe de tension qui correspond aux exigences réelles de coordination du réseau et de l'isolation.
- Confirmez le courant continu.Le courant nominal doit être suffisant pour les conditions de fonctionnement normales et la charge prévue du système.
- Évaluer les conditions de court-circuit.Vérifiez les exigences de courant de tenue de courte durée et de crête par rapport au niveau de défaut attendu.
- Examinez les exigences en matière d’isolation.Tenez compte de la tension de tenue à la fréquence industrielle, de la tension de tenue aux chocs de foudre, de la ligne de fuite, de l'altitude et du niveau de pollution.
- Évaluez l’environnement d’installation.La température, le vent, la glace, les embruns salins, la pollution industrielle, l'altitude et les conditions sismiques peuvent influencer la configuration appropriée.
- Définir le dispositif de mise à la terre.Déterminez si un sectionneur de terre simple, une configuration à double mise à la terre ou un autre arrangement est requis.
- Vérifiez les exigences mécaniques et d’entretien.Tenez compte de la fréquence de fonctionnement, de l'espace d'installation, de l'accès pour la maintenance et de la compatibilité avec la disposition de la sous-station existante.
Pour les grands projets de transport et de distribution, une communication technique avec un fabricant expérimenté est recommandée avant de finaliser les spécifications de l'équipement. Cela permet de garantir que la configuration sélectionnée correspond aux exigences électriques, mécaniques et environnementales du système.
Foire aux questions sur les sectionneurs haute tension
Quelle est l’utilité principale d’un sectionneur haute tension ?
L'objectif principal est de fournir une isolation électrique fiable et un espace d'isolation visible dans un circuit haute tension une fois que le circuit a été correctement mis hors tension. Il prend en charge les procédures de maintenance et de commutation sécurisées.
Quelle est la différence entre un sectionneur et un disjoncteur ?
Un disjoncteur est conçu pour interrompre le courant de charge normal et le courant de défaut, tandis qu'un sectionneur est principalement destiné à établir une isolation électrique. Un sectionneur ne doit normalement pas être utilisé comme substitut à un disjoncteur lorsqu'une interruption en cas de panne est requise.
Quelle plage de tension couvre la série Huixing GW4 ?
La série GW4 couvre les classes de tension de 40,5 kV à 252 kV, y compris les configurations 40,5 kV, 72,5 kV, 126 kV, 145 kV, 170 kV et 252 kV.
Un sectionneur haute tension peut-il être équipé d'un sectionneur de terre ?
Oui. La série GW4 peut être configurée avec des sectionneurs de terre, y compris des configurations à simple ou double mise à la terre. Le verrouillage mécanique peut également aider à contrôler la séquence de fonctionnement.
La série GW4 est-elle adaptée aux applications extérieures ?
Oui. La conception est destinée aux systèmes électriques extérieurs et intègre des composants mécaniques résistants à la corrosion et des pièces en acier exposées galvanisées à chaud. La capacité environnementale spécifiée inclut également des températures de -40°C à +40°C et des conditions météorologiques extérieures difficiles.
Conclusion : pourquoi choisir un sectionneur haute tension pour les infrastructures électriques critiques ?
Un fiableSectionneur haute tensionfournit une couche essentielle d'isolation électrique pour les sous-stations, les réseaux de transmission, les projets d'énergie renouvelable, les centrales électriques et les systèmes industriels à haute tension. Avec des classes de tension de 40,5 kV à 252 kV, une isolation robuste, une construction résistante à la corrosion, des configurations de mise à la terre flexibles et une endurance mécanique d'au moins 5 000 opérations, la série GW4 est conçue pour les applications exigeantes des systèmes électriques.
Pour les ingénieurs de projet, les entrepreneurs EPC, les services publics et les acheteurs d'équipements électriques à la recherche d'un fabricant et fournisseur chinois fiable, Huixing peut fournir des solutions d'isolation haute tension adaptées à différents niveaux de tension, courants nominaux, conditions environnementales et exigences d'installation.Contactez-nousdès aujourd'hui pour discuter des spécifications de votre projet, demander des informations techniques et trouver la configuration de sectionneur haute tension adaptée à votre système électrique.
